Puentes térmicos que quedan aunque hayas aislado

Por qué siguen apareciendo puentes térmicos que quedan después de aislar

El calor busca siempre el camino más fácil para salir de la casa. Cuando aíslas el aislamiento del paño de fachada, cierras la salida principal, pero si el aislante se interrumpe en un punto concreto, por ahí sigue fugándose el calor: eso es un puente térmico que ha quedado. La idea de fondo es la continuidad. Un aislamiento continuo, sin cortes, apenas deja puntos débiles; un aislamiento interrumpido —por muy buen material que sea— deja el puente intacto justo donde se corta. Por eso, después de reformar, la esquina fría o el moho no significan que hayas aislado mal, sino que ese punto no se llegó a resolver.

Si quieres el fundamento general de qué es un puente térmico, sus tipos y cómo se eliminan, lo tienes desarrollado en la guía pilar de puentes térmicos. Aquí vamos a lo específico: qué puntos suelen quedar según cómo hayas aislado. El trasdosado interior mejora la pared, pero no llega a los frentes de forjado ni a los pilares, como explicamos al aislar la fachada por dentro. El insuflado rellena la cámara, pero no toca el capialzado ni los encuentros. E incluso el SATE, que es el más continuo porque envuelve el edificio, puede dejar sin resolver el contorno de los huecos o el canto de un balcón si no se cuida el detalle constructivo.

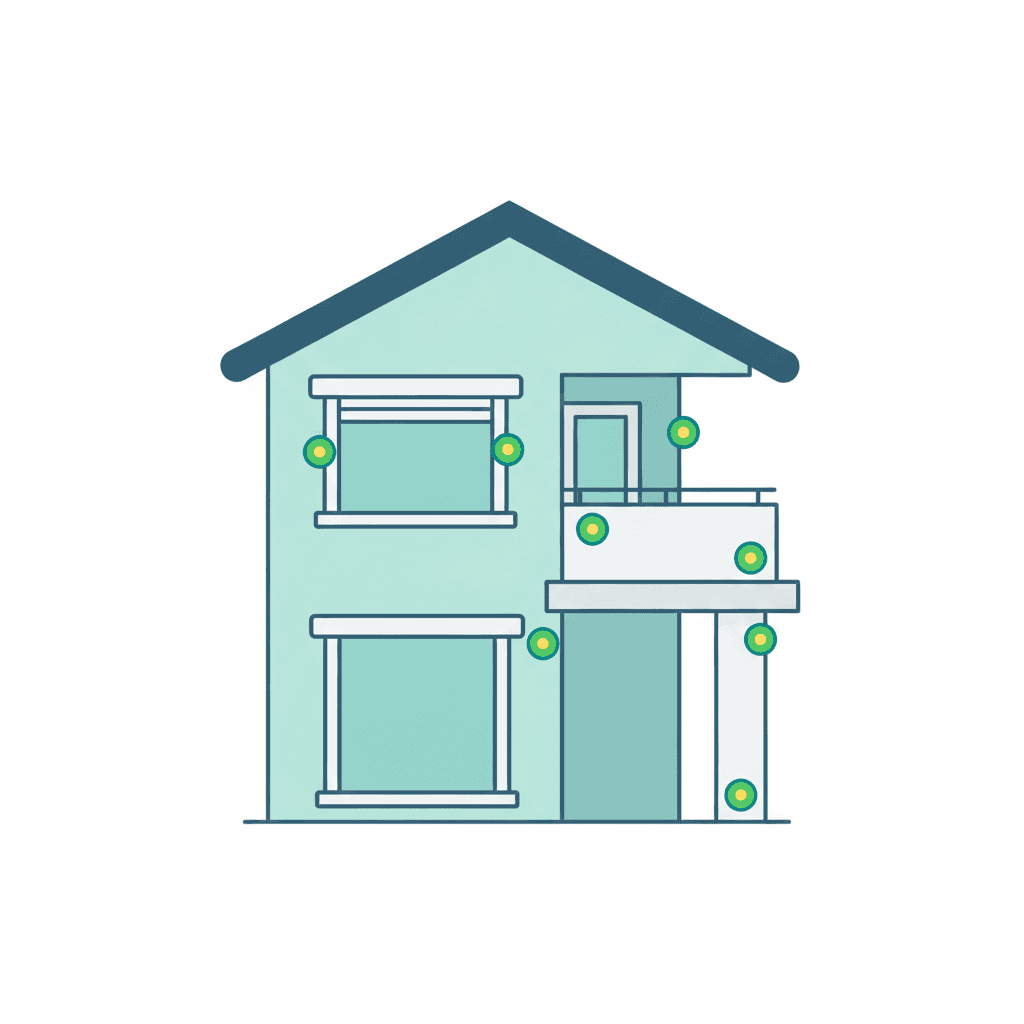

Los puntos que suelen quedar sin resolver, en una tabla

La forma más rápida de ver dónde puede quedar un puente térmico después de aislar es repasar los puntos uno a uno: qué son, por qué el aislante no llega hasta ahí y cómo se corrige cada caso. Fíjate en que en todos la solución es la misma idea —dar continuidad al aislante— aplicada de una manera distinta según el punto.

La caja de persiana: el puente que muchas obras dejan sin tocar

El capialzado —el cajón donde se recoge la persiana sobre la ventana— es de los puntos que más se olvidan. Es un volumen hueco que suele estar comunicado con el exterior por la propia ranura de la persiana, así que además de no tener aislante, deja pasar aire. Cuando se aísla la fachada por fuera o se rellena la cámara, ese cajón muchas veces se queda como estaba: el aislante de fachada llega hasta él y se corta. El resultado es una franja fría justo encima de la ventana, que en invierno suele ser donde primero aparece la condensación.

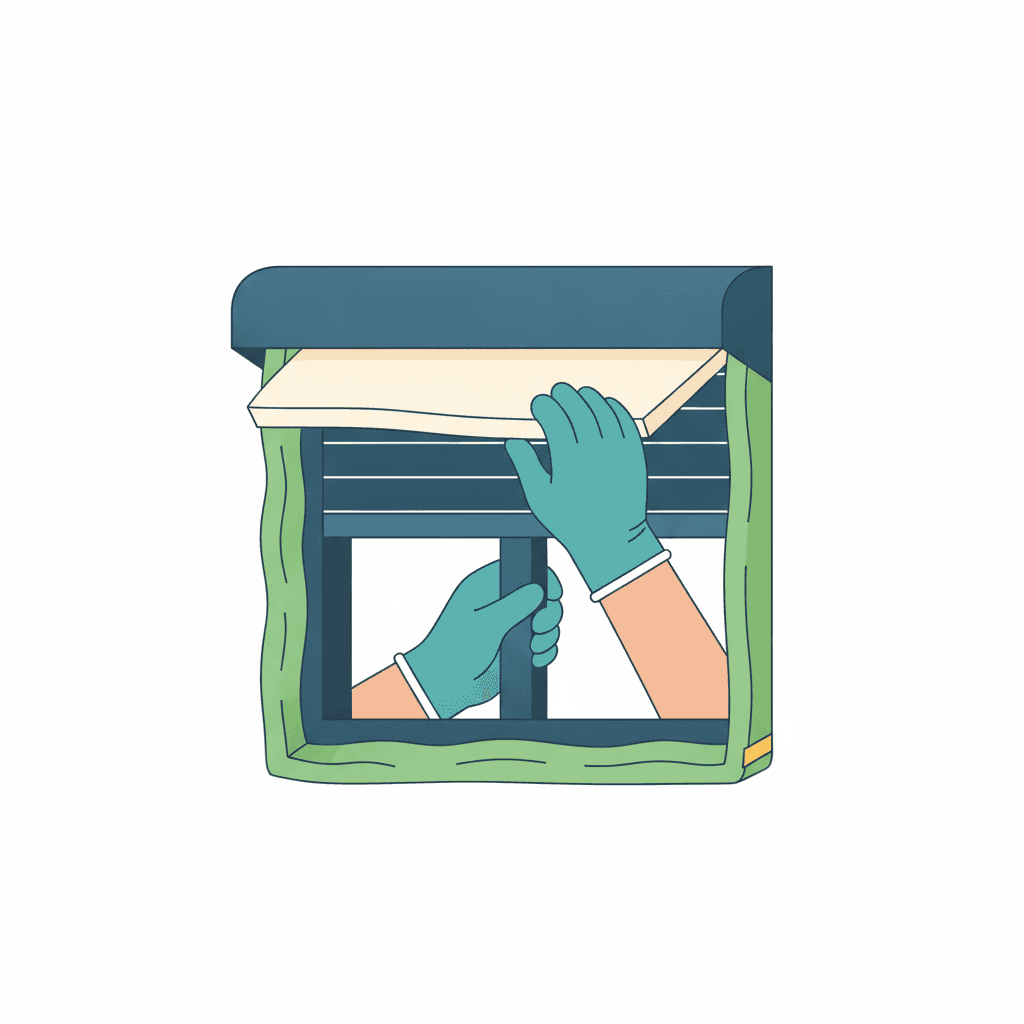

Se corrige aislando el interior del cajón con paneles adaptados y sellando la ranura para cortar la entrada de aire, algo que se puede hacer sin obra en muchos casos abriendo la tapa registrable. Lo detallamos en la guía de cómo aislar el cajón de persiana. El coste de tratar cada capialzado es modesto comparado con el de aislar toda la fachada; no damos aquí una cifra cerrada porque depende del tipo de cajón y de si es accesible, lo valoramos según los presupuestos que gestiona nuestra red.

El contorno de las ventanas: la unión entre el marco y la fachada

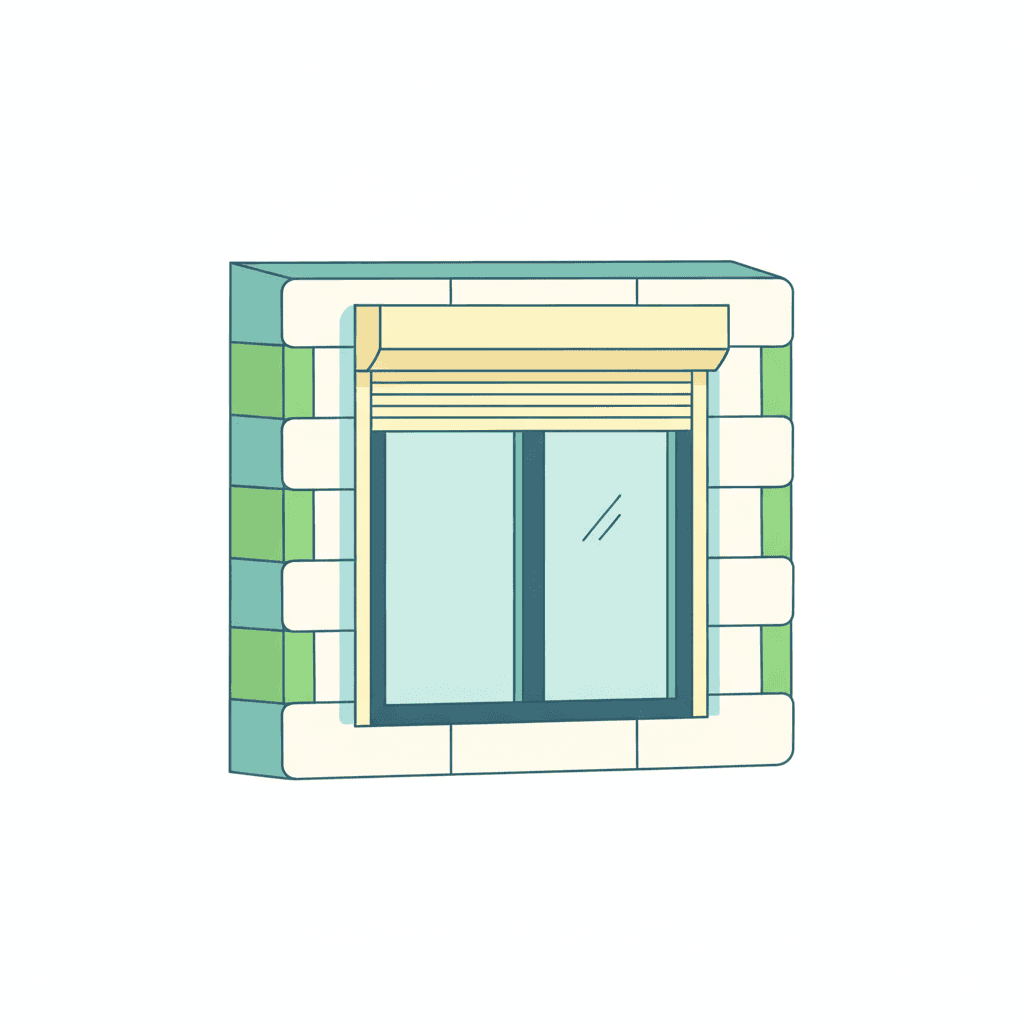

Aunque hayas cambiado las ventanas o aislado la fachada, el contorno del hueco —las jambas laterales y el dintel superior— es un punto delicado. Si el aislante no solapa bien con el marco, queda una junta perimetral fría alrededor de toda la ventana. Es habitual verlo cuando se cambia la ventana pero no se retorna el aislamiento hasta el nuevo marco: el frío entra por ese anillo, aunque el cristal y el paño de pared estén bien resueltos. En esa junta es donde con frecuencia aparecen las primeras gotas de condensación.

Hay dos frentes que atender. Uno es el propio marco: si es de aluminio sin rotura de puente térmico, el metal conduce el frío de fuera adentro por sí mismo, y ahí la solución pasa por un perfil con rotura de puente térmico. El otro es el encuentro entre el marco y la obra: se corrige retornando el aislante hasta pisar el marco y sellando la junta, de modo que no quede un tramo de fábrica desnuda entre el aislante y la ventana. Los dos detalles juntos son los que cierran el puente del hueco.

Frentes de forjado y balcones: el canto que sale al exterior

El frente de forjado es el canto del forjado que asoma en la fachada entre plantas. Si has aislado por dentro, ese canto queda por fuera del aislante: sigue siendo hormigón en contacto directo con el exterior, conduciendo frío hacia el interior como una aleta. Es uno de los puentes más habituales que quedan tras un trasdosado, y por eso el aislamiento por el exterior rinde mejor aquí, porque pasa por delante del forjado y le da continuidad. El espesor de aislamiento que pongas por fuera es lo que determina cuánto se corta ese puente.

El balcón es el caso extremo del mismo problema. La losa del balcón es la prolongación del forjado hacia fuera: sale al exterior por arriba, por abajo y por los cantos, así que aunque envuelvas la fachada con SATE, esa losa sigue conectada al forjado interior y actúa de puente. Es un puente que rara vez se elimina del todo en rehabilitación; se reduce aislando el perímetro y el intradós (la cara inferior) de la losa para bajar el enfriamiento del arranque interior. Cuando notas frío o moho en el suelo o el techo junto a la puerta del balcón, suele ser esto.

Pilares, encuentros y cajas de instalaciones

Los pilares de hormigón integrados en la fachada conducen bastante más calor que el cerramiento que los rodea, así que si el aislante no pasa por delante de ellos, quedan como líneas frías verticales. Con aislamiento interior es difícil resolverlos; con SATE se cortan porque el aislante los cubre por fuera. Lo mismo pasa con los encuentros: fachada con cubierta, fachada con el suelo de la planta baja, o el arranque contra una medianera. Son cambios de plano donde el aislante de un elemento no siempre continúa con el del otro, y ahí se cuela el puente.

Las cajas de instalaciones son el punto menos evidente. Registros eléctricos, cajas de contadores, montantes o tuberías empotradas en el cerramiento interrumpen el aislante en ese hueco y dejan un fondo frío, a veces justo detrás de un mueble donde no lo ves hasta que aparece el moho. Se corrige aislando el fondo y el contorno de la caja con material adaptado o, cuando se puede, reubicando la instalación fuera del cerramiento. Ninguno de estos puntos se resuelve solo aislando el paño de pared: cada uno pide su propio detalle.

Cómo detectar los puentes térmicos que quedan y qué hacer

La primera pista la da la mano: si pasas la palma por la pared en invierno y notas una franja o un punto claramente más frío que el resto, ahí hay un puente. La segunda es el moho localizado, esa mancha que aparece siempre en el mismo sitio —una esquina, el borde del techo, detrás de un armario— mientras el resto de la casa está seca. No es humedad general: es que ese punto está tan frío que el vapor del aire condensa al tocarlo, al bajar del punto de rocío. Para verlo sin picar nada, una cámara termográfica dibuja esos puntos con otro color. Es la misma cadena que explicamos en las condensaciones y el moho en casa.

Lo importante es tratar la causa, no el síntoma. Ventilar o repintar sobre el moho no calienta la pared fría, así que el problema vuelve; conviene descartar también la condensación intersticial, la que se forma dentro del muro. Si aislaste hace poco y aun así te salen manchas, revisa por qué en la guía de moho después de aislar la casa. El Código Técnico, en su Documento Básico de Ahorro de Energía (CTE DB-HE), regula estos puntos precisamente para evitar condensaciones. Si tienes una zona fría o una mancha que no se va, solicita tu estudio gratis y localizamos el puente que quedó y cómo cerrarlo.
