Qué es la rotura de puente térmico en ventanas
La rotura de puente térmico (RPT) es una solución pensada para un problema muy concreto del aluminio: conduce muy bien la temperatura. Un marco de aluminio macizo une la cara que da a la calle con la que da al interior a través de una pieza de metal continua, y el metal transmite el frío y el calor casi sin frenarlo. El resultado es un marco que en invierno se enfría por completo y deja pasar ese frío hacia dentro. A ese camino directo por el que la temperatura cruza el perfil se le llama puente térmico, y de ahí el nombre: la RPT lo rompe.

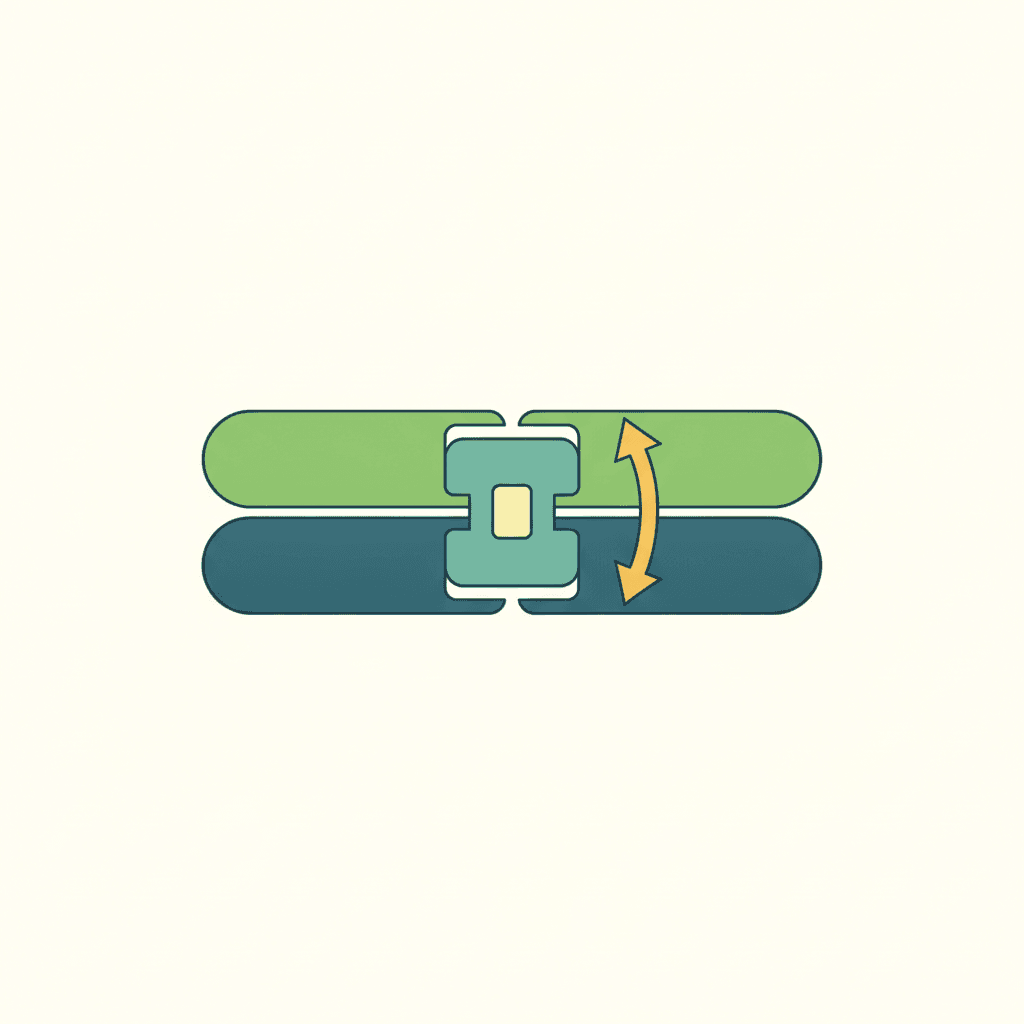

La forma de romperlo es sencilla de entender. En lugar de un perfil de aluminio de una sola pieza, la ventana con RPT tiene dos perfiles, uno exterior y uno interior, unidos por una barra de un material que casi no conduce la temperatura. Ese material suele ser poliamida (un tipo de plástico técnico, a menudo reforzado con fibra de vidrio). Al meter esa barra en medio, el aluminio de fuera y el de dentro dejan de estar en contacto directo: el frío llega hasta la poliamida y ahí se queda, sin saltar a la cara interior del marco. Eso es, en esencia, la rotura de puente térmico.
Conviene fijar una idea desde el principio, porque es la que más confusión genera: la RPT es cosa del marco, no del vidrio. Cuánto aísla el cristal se decide aparte, con el número de lunas y la cámara de aire entre ellas. Puedes tener el mejor vidrio del mercado montado en un marco de aluminio sin RPT y seguir teniendo un marco helado. Por eso las dos cosas se valoran por separado.
Rotura de puente térmico frente al vidrio: no es lo mismo
Una ventana pierde calor por dos partes distintas: el vidrio y el marco. La RPT mejora el marco; el vidrio se mejora con otra cosa. Cuando el problema está en el cristal, lo que cambia el resultado es pasar de una sola luna a un doble acristalamiento (dos lunas con una cámara de aire o gas argón entre ellas) y, dentro de eso, usar vidrios de baja emisividad. Ese salto lo contamos en de vidrio simple a doble acristalamiento. La RPT no toca nada de eso: por muy buena que sea la rotura de puente térmico, si el vidrio es sencillo, la ventana seguirá aislando mal.

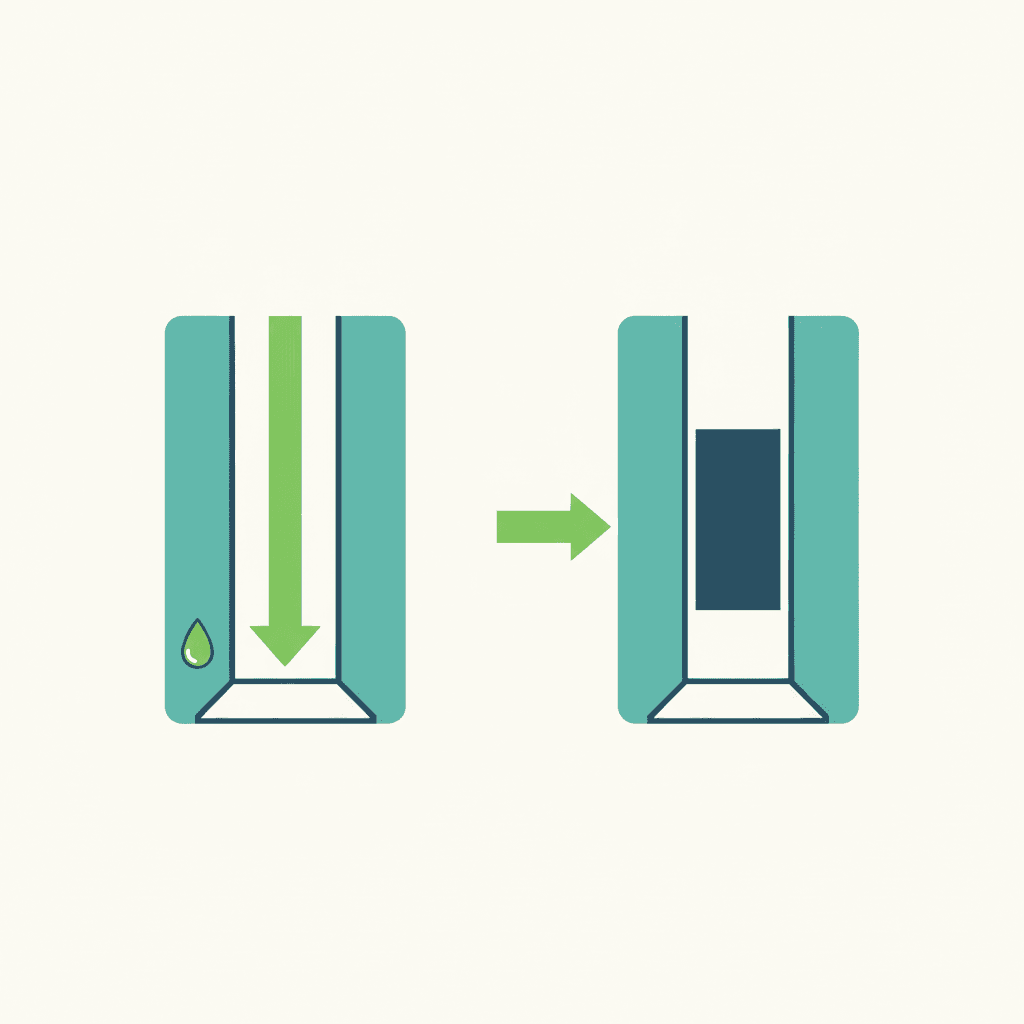

Lo ideal es que las dos cosas vayan juntas. De poco sirve un doble acristalamiento excelente si lo montas sobre un marco de aluminio macizo que se enfría entero, porque ese marco se convierte en el eslabón débil por donde se escapa el calor y por donde aparece la condensación. Y al revés: un marco con buena RPT pierde gran parte de su ventaja si lleva un vidrio pobre. Cuando valores una ventana de aluminio, mira siempre las dos piezas.
Cuánto aísla una ventana se resume en un único número, la transmitancia (valor U): cuanto más bajo, mejor aísla. Ese valor tiene una parte para el vidrio y otra para el marco. La RPT es precisamente lo que rebaja la parte del marco, lo que técnicamente se llama Uf (la transmitancia del marco, del inglés frame). Cómo se lee ese número y qué diferencia hay entre el vidrio y el marco lo desarrollamos en la transmitancia térmica de las ventanas.
Por qué el PVC y la madera no llevan RPT
Aquí está una de las claves que más despistan al comparar ventanas. La rotura de puente térmico es un concepto propio del aluminio, porque el aluminio es el material que necesita esa corrección. El PVC y la madera aíslan de por sí: no son buenos conductores de la temperatura, así que su marco no crea ese puente térmico que hay que romper. Por eso no verás la etiqueta RPT en una ventana de PVC ni de madera; sencillamente no aplica.
Esto tiene una consecuencia práctica al pedir presupuestos. Si comparas una ventana de PVC con una de aluminio, la pregunta correcta no es si la de PVC tiene RPT (no la tiene ni la necesita), sino si la de aluminio la tiene o no. Un aluminio sin RPT parte con una gran desventaja de aislamiento frente al PVC; un aluminio con buena RPT compite mucho mejor. Es decir: la RPT es lo que pone al aluminio a jugar en la misma liga en cuanto a aislamiento del marco. Cómo influye el material del marco en el conjunto lo vemos en la eficiencia energética de la ventana.
Dicho de otra forma: comprar aluminio sin RPT hoy, para una vivienda que se calienta o se refrigera, rara vez tiene sentido si buscas confort y ahorro. El aluminio sin rotura se reserva más para cerramientos donde el aislamiento no es prioritario (un trastero, un porche cerrado sin climatizar). Para las ventanas de las estancias que vives, si eliges aluminio, que sea con RPT.
Cómo saber si tu ventana tiene rotura de puente térmico
Reconocer la RPT no es difícil. La comprobación más fiable es mirar el canto del marco, la parte que queda a la vista al abrir la ventana, donde la hoja encaja con el cerco. En una ventana de aluminio con RPT verás una pieza de plástico oscuro (la poliamida, normalmente negra o grisácea) que separa el aluminio de la cara exterior del de la cara interior. Si el perfil es una única pieza de aluminio continua, sin ese componente intermedio, no tiene rotura de puente térmico.
Hay una segunda pista, el tacto, útil en un día frío. Toca el marco por dentro y por fuera: en una ventana con RPT, la cara interior debería notarse claramente menos fría que la exterior, porque la barra de poliamida impide que el frío de la calle llegue hasta dentro. Si el marco interior está tan helado como el de fuera, es mala señal. Y si tienes la documentación de la ventana o puedes preguntar al instalador, ahí aparecerá si es un perfil con RPT: son las siglas que se usan en las fichas técnicas.
Un matiz importante antes de seguir: que el aluminio conduzca y por eso necesite RPT no significa que el aluminio sea mal material. Con una buena rotura de puente térmico, un vidrio adecuado y un mantenimiento sencillo, una ventana de aluminio aísla bien y dura mucho. El mantenimiento de los distintos marcos lo repasamos en el mantenimiento de ventanas de PVC y aluminio.
El otro puente térmico: el de la instalación
Aquí hay que separar dos cosas que se llaman casi igual y no son lo mismo. Una es la rotura de puente térmico del marco, la que llevamos explicando: un asunto interno del perfil de aluminio. La otra es el puente térmico de la obra: el punto por donde el frío pasa entre la ventana y la pared, es decir, el encuentro entre el marco y el muro, y muy especialmente el cajón de persiana. Ese segundo puente térmico no lo resuelve la RPT en absoluto.
Y esto tiene una implicación que mucha gente pasa por alto: puedes instalar la mejor ventana de aluminio con RPT del mercado y seguir teniendo un problema de frío si el hueco no se sella bien por el perímetro o si el cajón de persiana está sin aislar. El aire se cuela por la junta entre el marco y la obra, o el frío entra por el cajón, y el resultado es el mismo que si la ventana aislara poco. La RPT protege el marco, pero no el agujero que rodea al marco. Por eso una buena instalación (sellado perimetral y aislamiento del cajón) es tan decisiva como el propio perfil.
El puente térmico de la obra pertenece más al capítulo del aislamiento del edificio que al de la ventana en sí; lo tratamos a fondo en qué son los puentes térmicos, y el caso concreto del cajón de persiana, uno de los puntos más fríos de muchas casas, en aislar el cajón de persiana. La conclusión práctica es sencilla: al pedir presupuesto, no preguntes solo por la ventana, pregunta también cómo van a sellar el hueco y qué pasa con la persiana. La tabla siguiente resume las diferencias que conviene tener claras:
| Concepto | Qué es | Cómo se resuelve |
|---|---|---|
| Rotura de puente térmico (RPT) | Barra aislante dentro del marco de aluminio | Elegir perfil de aluminio con RPT |
| Aislamiento del vidrio | Cuánto frena el calor el cristal | Doble o triple acristalamiento |
| Puente térmico de la obra | Frío por el encuentro marco-muro | Sellado perimetral en la instalación |
| Cajón de persiana | Punto frío sobre la ventana | Aislar el cajón por dentro |
| PVC y madera | Marcos que ya aíslan solos | No necesitan RPT (no aplica) |
La normativa (CTE DB-HE) fija exigencias de aislamiento para las ventanas nuevas y su instalación; las cifras dependen de la zona climática y del caso concreto. Estas comprobaciones son orientativas para entender qué estás comparando.
Preguntas frecuentes
¿Qué es la rotura de puente térmico en una ventana?
Es una solución del marco de aluminio para cortar el paso del frío y el calor. El aluminio conduce muy bien la temperatura, así que un marco macizo une la cara exterior con la interior a través de una pieza de metal continua y deja pasar el frío casi sin frenarlo: ese camino directo es el puente térmico. La rotura de puente térmico (RPT) lo elimina insertando una barra de un material aislante, normalmente poliamida, entre el perfil exterior y el interior. Al separarlos, el frío de la calle llega hasta esa barra y no salta a la cara de dentro. Es importante entender que la RPT afecta al marco, no al vidrio: el aislamiento del cristal se decide aparte, con el doble o triple acristalamiento.
¿La rotura de puente térmico mejora el vidrio o el marco?
Solo el marco. La RPT rebaja lo que aísla el perfil de aluminio, no el cristal. Una ventana pierde calor por sus dos partes, el vidrio y el marco, y cada una se mejora de forma distinta: el vidrio, pasando de una luna a un doble acristalamiento con cámara de aire o gas; el marco de aluminio, con la rotura de puente térmico. Lo ideal es que las dos cosas vayan juntas, porque de poco sirve un vidrio excelente montado en un marco que se enfría entero, ni una buena RPT con un cristal sencillo. Cuando compares ventanas, mira siempre las dos piezas por separado y fíjate en el valor U total, que resume cuánto aísla el conjunto.
¿Las ventanas de PVC o madera tienen rotura de puente térmico?
No, y no la necesitan. La rotura de puente térmico es un concepto propio del aluminio, porque el aluminio es el material que conduce mucho la temperatura y necesita esa corrección. El PVC y la madera aíslan de por sí: no son buenos conductores, así que su marco no crea ese puente térmico que haya que romper. Por eso nunca verás la etiqueta RPT en una ventana de PVC ni de madera. Al comparar presupuestos, la pregunta correcta no es si la de PVC tiene RPT (no la tiene ni la necesita), sino si la de aluminio la lleva. Un aluminio sin RPT parte con clara desventaja de aislamiento; un aluminio con buena RPT compite mucho mejor con el PVC.
¿Cómo sé si mi ventana de aluminio tiene rotura de puente térmico?
La forma más fiable es mirar el canto del marco, la parte visible al abrir la ventana, donde la hoja encaja con el cerco. En una ventana con RPT verás una pieza de plástico oscuro (la poliamida, normalmente negra o grisácea) separando el aluminio de fuera del de dentro; si el perfil es una sola pieza de aluminio continua, no tiene rotura de puente térmico. Otra pista, en un día frío, es tocar el marco por dentro y por fuera: con RPT, la cara interior se nota bastante menos fría que la exterior. Y si conservas la documentación de la ventana o puedes preguntar al instalador, ahí figura si el perfil es con RPT. Ten en cuenta que la RPT protege el marco, pero no el sellado alrededor de la ventana: una buena instalación es igual de importante.
