Qué es un desfangador y de dónde salen los lodos
En cualquier circuito cerrado de calefacción —tenga aerotermia, caldera de gas o cualquier otro generador— es normal que con el tiempo aparezcan lodos en el agua que circula por tuberías y radiadores. Vienen sobre todo de la corrosión interna de radiadores y tuberías de acero, de restos que quedan de la propia instalación (virutas, cáñamo, residuos de soldadura) y de la magnetita, un óxido de hierro negro que genera la propia corrosión y que queda en suspensión. No es un fallo de la instalación: es algo que ocurre en cualquier circuito cerrado según pasan los años, y por eso conviene prever cómo se retiene.

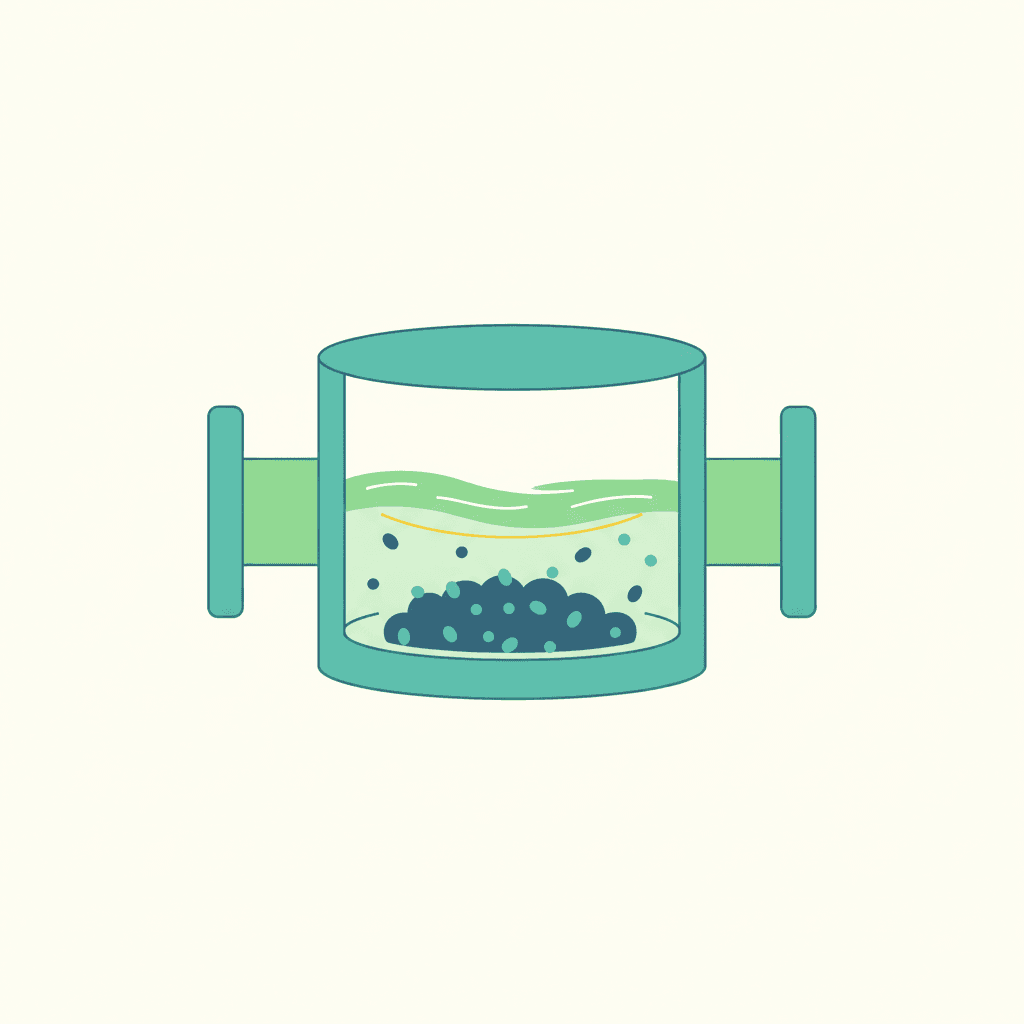

El desfangador, también llamado separador de lodos, se instala en el propio circuito y separa esas partículas del agua reduciendo la velocidad de paso: en su interior el agua pierde velocidad y los sólidos caen o quedan retenidos en una cámara, en lugar de seguir circulando hacia la caldera o la unidad de la aerotermia. Los modelos magnéticos añaden un imán que atrae específicamente la magnetita, la partícula más problemática por su capacidad de acumularse en zonas de menor caudal. Lo retenido no desaparece solo: hay que purgarlo periódicamente para vaciar la cámara, algo que se hace sin desmontar el equipo.
Por qué el desfangador pesa más en una aerotermia que en una caldera
Aquí está la idea que casi nadie explica bien. El intercambiador de una aerotermia es de placas, con pasos muy estrechos entre ellas, y trabaja con saltos de temperatura pequeños entre el agua que entra y la que sale. Una caldera convencional trabaja con temperaturas más altas y con otra tolerancia frente a la suciedad: una capa fina de lodo en su interior tarda más en notarse. En el intercambiador de placas de la aerotermia, esa misma capa —o una obstrucción parcial de alguno de los pasos— degrada el intercambio de calor mucho antes, porque el margen de temperatura con el que trabaja el equipo ya es ajustado de por sí.
Además, un circuito con lodos hace trabajar más a la bomba circuladora, que tiene que vencer más resistencia para mover el mismo caudal de agua. Si la suciedad avanza, el caudal que llega a la unidad interior puede caer por debajo del mínimo que necesita para funcionar, y la propia electrónica del equipo detiene la aerotermia por protección. En una caldera esa misma situación tarda más en convertirse en un problema; en una bomba de calor, proteger el circuito con un desfangador no es un accesorio opcional, es parte de lo que mantiene el rendimiento del equipo con el tiempo.
Dónde se instala el desfangador

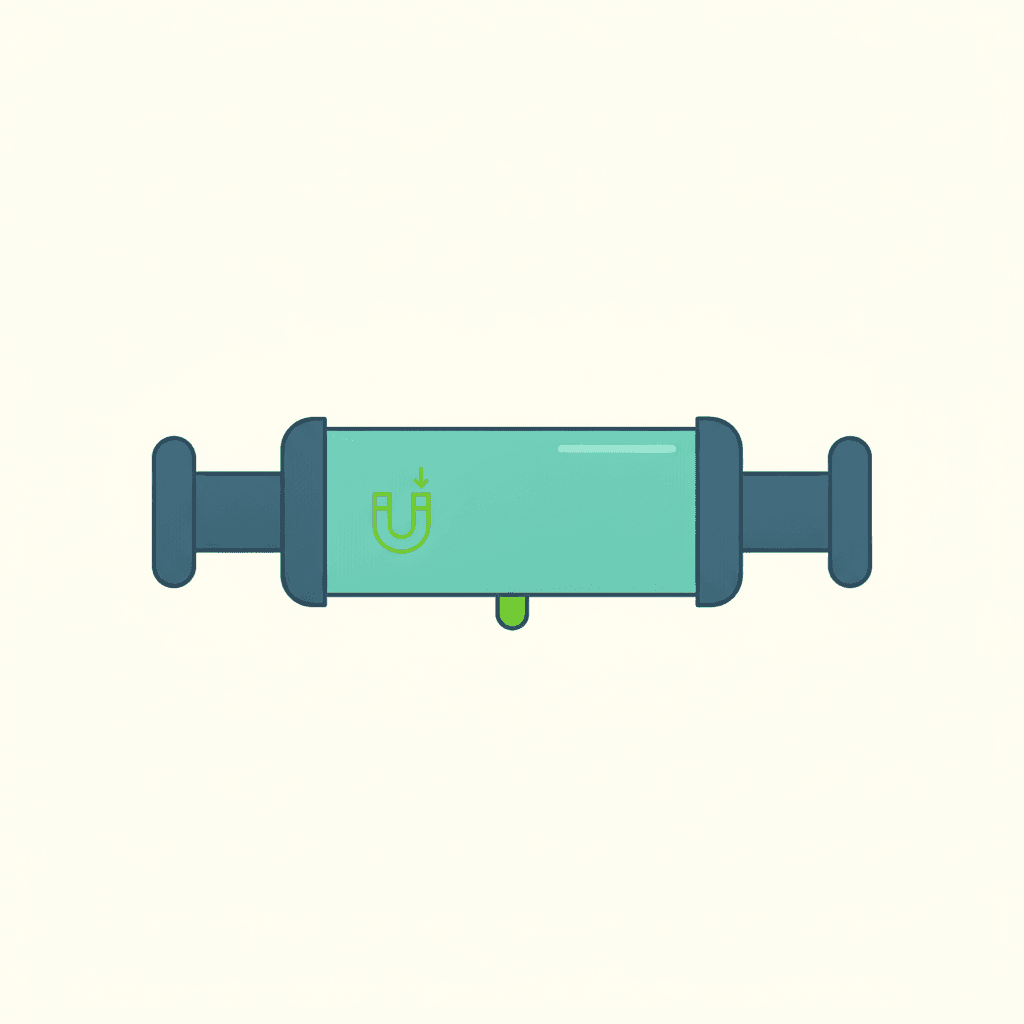

El desfangador se instala en la tubería de retorno del circuito, justo antes de la entrada a la unidad interior de la aerotermia. Es el punto que de verdad protege el intercambiador: el agua pasa por el desfangador inmediatamente antes de entrar en el equipo, así que cualquier partícula que arrastre el circuito queda retenida ahí y no llega a los pasos estrechos del intercambiador de placas. En instalaciones con colectores o con depósito de inercia, el desfangador forma parte del mismo conjunto de accesorios hidráulicos que se agrupan en la sala técnica, junto al resto de la instalación.
Un detalle que se pasa por alto al proyectar la sala técnica: el desfangador debe quedar accesible, no encajado en un hueco donde no se pueda llegar a él. Purgarlo implica abrir una válvula o desmontar una parte de la carcasa según el modelo, y si el instalador lo deja pegado a una pared o debajo de otro elemento, esa tarea de mantenimiento se complica o directamente se deja de hacer. Vale la pena pedir explícitamente que quede con espacio alrededor cuando se planifica dónde va cada accesorio del circuito.
Desfangador, filtro de malla, purgador de aire y vaso de expansión: no es lo mismo
Es habitual confundir el desfangador con el filtro de malla, y no son el mismo accesorio. El filtro de malla retiene partículas más gruesas con una rejilla física, de forma continua, sin un proceso de purga tan definido; el desfangador está pensado específicamente para las partículas finas y los lodos, y funciona por reducción de velocidad (más el imán si es magnético). Junto a ellos, el purgador de aire y el vaso de expansión cumplen funciones completamente distintas: ninguno de los dos retiene suciedad. Esta tabla resume qué hace cada uno y dónde se instala.
| Elemento | Qué hace | Dónde se instala |
|---|---|---|
| Desfangador (separador de lodos) | Retiene lodos y partículas metálicas en suspensión; si es magnético, atrae la magnetita con un imán | En el retorno, antes de la entrada a la unidad interior |
| Filtro de malla | Retiene partículas más gruesas mediante una rejilla física, de forma continua | Cerca de la entrada del circuito o junto al circulador |
| Purgador de aire | Expulsa el aire acumulado que impide la circulación correcta del agua | En los puntos altos del circuito y en la propia unidad |
| Vaso de expansión | Absorbe el cambio de volumen del agua del circuito al calentarse | En el circuito cerrado, cerca del generador |
El desfangador y el filtro de malla se confunden a menudo, pero no cumplen la misma función: uno retiene sólidos finos y lodos, el otro partículas más gruesas. El purgador de aire y el vaso de expansión no retienen suciedad; resuelven otros dos problemas del circuito cerrado.
Mantenimiento: purga del desfangador y limpieza del imán
El desfangador no funciona una sola vez y se olvida: hay que purgarlo periódicamente para vaciar lo que ha ido reteniendo, porque si llega a saturarse deja de cumplir su función. No conviene atarse aquí a plazos rígidos: lo razonable es incluir esa purga dentro de la revisión periódica de la instalación, donde el técnico valora el estado real del circuito en lugar de aplicar un intervalo cerrado igual para todas las instalaciones.
En los modelos magnéticos, además de purgar, conviene limpiar el imán para retirar la magnetita que se ha ido adhiriendo, porque un imán cubierto de residuo pierde parte de su capacidad de retención. Esa limpieza entra dentro de la misma revisión periódica de la instalación, junto al resto de comprobaciones que forman el mantenimiento de la aerotermia: no es una tarea aparte, sino una más de las que un técnico revisa cuando pasa por casa.
Síntomas de un circuito que pide atención
Cuando el circuito acumula demasiados lodos —o el desfangador lleva tiempo sin purgarse— suelen aparecer señales que conviene no ignorar. Ninguna de ellas identifica por sí sola el problema con seguridad, pero si reconoces varias a la vez a lo largo de unas semanas, es buena señal de que conviene pedir una revisión profesional del circuito antes de que el problema vaya a más.
Si el circuito ya está en ese punto, un desfangador nuevo ayuda a que no se vuelva a ensuciar, pero no resuelve lo que ya hay acumulado dentro de radiadores y tuberías: eso requiere un proceso de limpieza específico, que no es el tema de este artículo. Lo explicamos con detalle en limpiar los lodos de un circuito de calefacción; aquí nos quedamos en la pieza que evita que el problema vuelva a repetirse.
- Pérdida de rendimiento en la calefacción sin motivo aparente
- Ruidos en las tuberías, los radiadores o la propia unidad
- Radiadores o zonas de la casa que no calientan igual que el resto
- Paradas del equipo por protección de caudal insuficiente
El desfangador en una reforma: cuando la aerotermia hereda un circuito antiguo
Este es el escenario donde el desfangador deja de ser un detalle técnico y se vuelve una decisión de proyecto. Cuando se instala una aerotermia con radiadores que ya existían —sustituyendo, por ejemplo, una caldera antigua—, el circuito lleva años funcionando y es muy probable que ya tenga lodos acumulados por dentro. Conectar directamente un intercambiador de placas tan sensible a ese circuito sin más es arriesgarse a que empiece a perder rendimiento pronto, incluso con un equipo bien elegido.
Por eso, en este tipo de reformas, valorar el estado real del circuito, prever el desfangador desde el proyecto y, si hace falta, hacer una limpieza previa deja de ser un extra opcional y pasa a ser parte de una instalación bien hecha, igual que dimensionar correctamente el equipo o elegir bien los emisores. Es una de esas piezas pequeñas que no se ven después, pero que deciden si la instalación rinde bien durante años o empieza a dar problemas antes de tiempo.
Preguntas frecuentes
¿Es obligatorio poner un desfangador en una instalación de aerotermia?
No existe una norma que obligue expresamente a instalar un desfangador como tal, pero el RITE exige mantener el rendimiento de las instalaciones térmicas y proteger sus equipos, y en la práctica un intercambiador de placas tan sensible como el de la aerotermia lo necesita casi siempre para no perder rendimiento con el tiempo. Por eso la mayoría de instaladores lo incluyen de forma prácticamente sistemática: no es un capricho, es una pieza barata frente al coste de un intercambiador dañado por lodos.
¿Qué diferencia hay entre un desfangador y un filtro de malla?
El filtro de malla retiene partículas más gruesas con una rejilla física, de forma continua mientras el agua circula. El desfangador está pensado para las partículas finas y los lodos que ese filtro no atrapa, y funciona reduciendo la velocidad del agua para que esas partículas se depositen, más un imán si es magnético, para la magnetita. No son sustitutos: cada uno cubre una parte distinta de la suciedad que puede circular por el agua del circuito, y muchas instalaciones llevan los dos.
¿Cada cuánto hay que purgar el desfangador?
No hay un intervalo cerrado válido para todas las instalaciones: depende de cómo esté el circuito, de la calidad del agua de llenado y de si el circuito es nuevo o hereda una instalación antigua. Lo razonable es incluirlo dentro de la revisión periódica de la instalación, donde el técnico comprueba cuánto ha retenido el desfangador y decide si toca purgarlo en ese momento o si puede esperar a la siguiente revisión.
¿El desfangador limpia un circuito que ya tiene lodos acumulados?
No. El desfangador evita que las partículas que arrastra el agua lleguen al intercambiador de la aerotermia, pero no elimina los lodos que ya están depositados dentro de radiadores y tuberías desde antes de instalarlo. Si el circuito ya arrastra suciedad acumulada, hace falta un proceso de limpieza específico antes o junto con la instalación del desfangador. Lo explicamos en detalle en la guía sobre cómo limpiar los lodos de un circuito de calefacción.
¿Por qué la aerotermia necesita más protección frente a los lodos que una caldera de gas?
Porque el intercambiador de una aerotermia es de placas, con pasos muy estrechos, y trabaja con saltos de temperatura pequeños entre el agua de entrada y de salida. Una caldera de gas trabaja con temperaturas más altas y tolera algo más de suciedad antes de notar el impacto en su rendimiento. En la aerotermia, una capa fina de lodo o una obstrucción parcial degrada el intercambio de calor antes, y además puede provocar paradas por caudal insuficiente.
¿Dónde debe instalarse el desfangador en una aerotermia?
En la tubería de retorno del circuito, justo antes de la entrada a la unidad interior, que es el punto donde de verdad protege el intercambiador de placas. Además, debe quedar en un lugar accesible, porque hay que purgarlo periódicamente y si queda encajado sin espacio alrededor esa tarea se complica o se deja de hacer. Suele instalarse junto al resto de accesorios hidráulicos de la sala técnica, cerca de colectores o del depósito de inercia si la instalación los tiene.
