Qué es un depósito de inercia en una instalación de aerotermia
Un depósito de inercia es, literalmente, un depósito de agua conectado en serie dentro del circuito de calefacción de la aerotermia. No es una caldera ni un acumulador: no genera calor ni lo guarda para el grifo. Su única función es añadir volumen de agua al circuito, es decir, más masa térmica que la bomba de calor tiene que calentar o enfriar antes de llegar a la temperatura de consigna.
Esa masa extra actúa como un amortiguador. Cuanta más agua tenga que mover el equipo para subir o bajar un grado la temperatura del circuito, más tiempo tarda en llegar a consigna y más tiempo se mantiene funcionando de forma continua antes de parar. El depósito no cambia la potencia del equipo ni su rendimiento nominal: cambia el ritmo al que arranca y para, que es justo el problema que resuelve.
El problema real que soluciona: el ciclado corto del compresor
El ciclado corto es el nombre técnico de algo muy simple: la máquina arranca, llega enseguida a la temperatura de consigna porque el circuito tiene poca agua que calentar, para, y como esa poca agua se enfría rápido, vuelve a arrancar al poco rato. En vez de funcionar en tramos largos y estables, el compresor hace muchos ciclos cortos de arranque y parada a lo largo del día.
Esto tiene coste real. Cada arranque somete al compresor a un pico de esfuerzo mayor que mantenerlo funcionando de forma continua, así que un ciclado corto sostenido en el tiempo desgasta sus componentes antes de lo esperado. Además, el rendimiento de una bomba de calor es mejor en tramos de funcionamiento estable que en arranques constantes, así que el ciclado corto también hunde la eficiencia real del equipo frente a la que promete su ficha técnica. Lo desarrollamos en la guía de mantenimiento de la aerotermia.
El criterio real: el volumen de agua de tu circuito de calefacción
La pregunta que de verdad hay que hacerse no es «¿qué esquema uso?», sino «¿cuánta agua tiene mi circuito?». El RITE (Reglamento de Instalaciones Térmicas en los Edificios) exige un volumen mínimo de agua en el circuito en relación con la potencia del compresor: si el circuito, tal cual está diseñado, no llega a ese mínimo, hay que completarlo con un depósito de inercia. Si ya lo supera de sobra, añadir uno no aporta nada salvo coste y espacio.
El volumen mínimo exacto no es una cifra única: lo fija el manual técnico de cada equipo, porque depende de su potencia y de cómo module el compresor. Lo que sí es constante es el criterio: hay que sumar el agua de las tuberías, los emisores y cualquier accesorio del circuito, y compararla con ese mínimo. La tabla siguiente resume, por tipo de emisor, hacia qué lado suele inclinarse la balanza.
| Tipo de emisor | Volumen de agua típico | ¿Necesita depósito de inercia? |
|---|---|---|
| Suelo radiante | Alto: el propio circuito embebido en el suelo ya acumula mucha agua | Normalmente no |
| Radiadores sin zonificar | Medio, varía según cuántos y de qué tamaño sean | Depende del cálculo; conviene comprobarlo |
| Radiadores con válvulas termostáticas o por zonas | Bajo: cada válvula que cierra reduce aún más el agua en circulación | Sí, casi siempre |
| Fancoils | Muy bajo: el intercambiador apenas retiene agua | Sí, casi siempre |
Es un criterio orientativo. El volumen mínimo real que exige tu equipo lo fija su manual técnico, y el cálculo final del circuito lo debe cerrar el instalador antes de decidir si hace falta depósito y de qué tamaño.

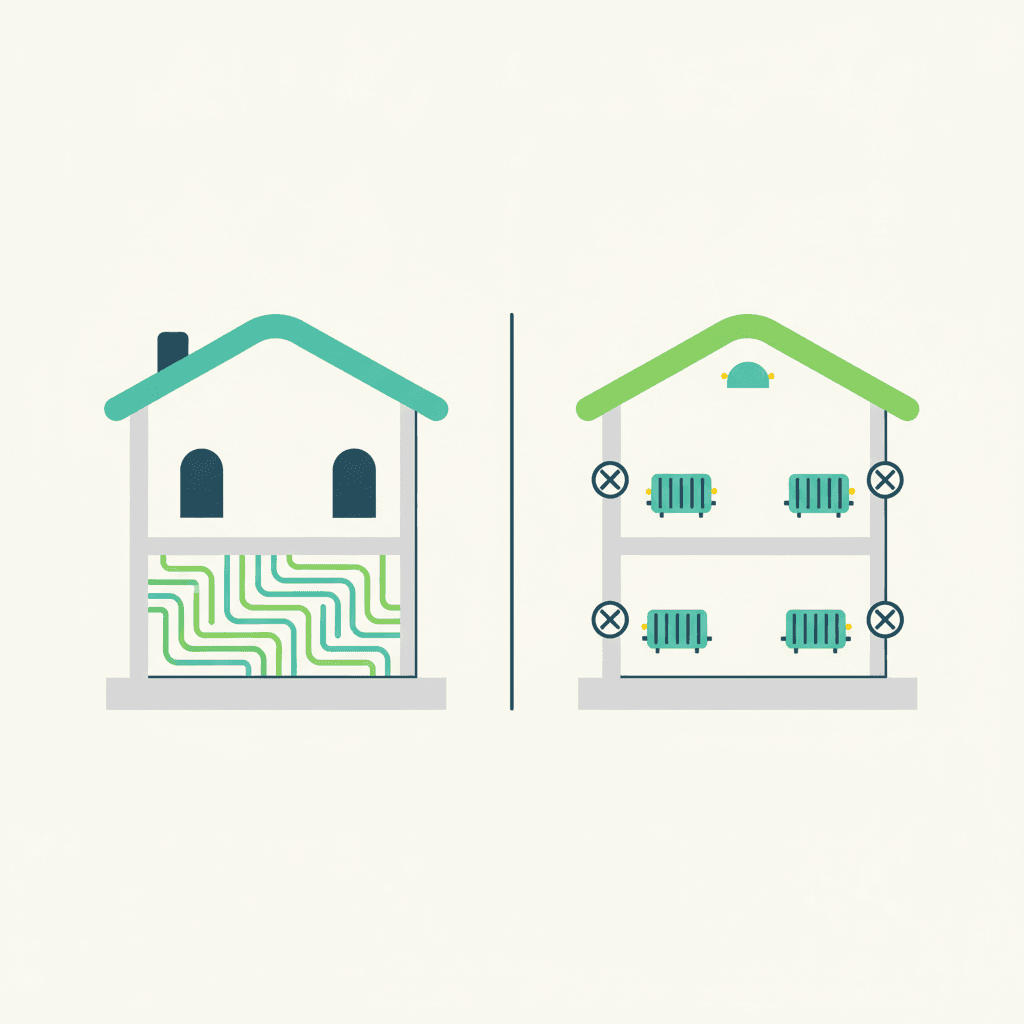

Con suelo radiante, el depósito de inercia suele sobrar
El suelo radiante tiene, por diseño, mucha tubería embebida en una losa de mortero repartida por toda la vivienda. Esa combinación de agua en el tubo más la masa del propio suelo ya funciona como una inercia térmica considerable: el sistema tarda en calentarse y tarda en enfriarse, así que el compresor no tiene motivos para hacer ciclos cortos. En la mayoría de instalaciones de suelo radiante, sumar un depósito aparte es redundante.
- Una única zona de suelo radiante: el agua del propio circuito casi siempre basta por sí sola, sin depósito adicional.
- Vivienda muy pequeña con poca superficie radiante: conviene que el instalador compruebe el volumen antes de descartar el depósito.
- Suelo radiante zonificado en varias estancias, con actuadores que pueden cerrar varias zonas a la vez: aquí sí puede hacer falta, porque el agua disponible cae cuando se cierran zonas, igual que en un circuito de radiadores.
Con radiadores o circuitos muy zonificados, el depósito suele ser imprescindible
Los radiadores contienen bastante menos agua que un suelo radiante, y si además llevan válvulas termostáticas o el circuito está dividido en zonas con válvulas de corte, el volumen que sigue circulando cuando varias de esas válvulas cierran a la vez puede quedar muy por debajo del mínimo que necesita el compresor. Ese es justo el escenario donde aparece el ciclado corto: poca agua, se calienta rápido, el equipo para, se enfría rápido, vuelve a arrancar.
El depósito de inercia soluciona esto garantizando un volumen mínimo de agua disponible pase lo que pase con las válvulas de zona, de forma que el compresor siempre tenga masa suficiente para funcionar en tramos largos. El tamaño concreto que hace falta, otra vez, lo fija el manual del equipo según su potencia; no es una decisión que se pueda estandarizar sin mirar la instalación real.

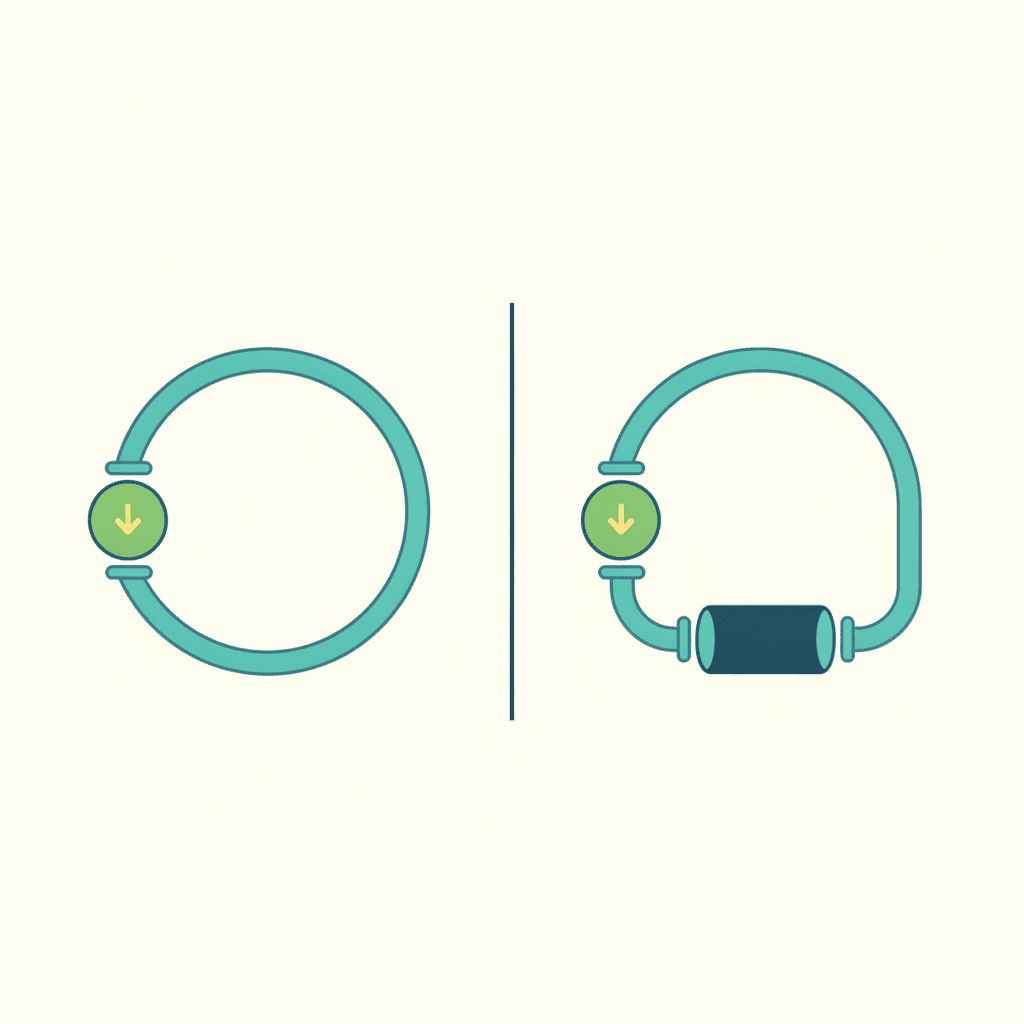

Las dos configuraciones habituales: en retorno y con botella de equilibrado hidráulico
La configuración más simple es el depósito en retorno, también llamado en serie: el depósito se coloca en la tubería de retorno, justo antes de que el agua vuelva a entrar en la bomba de calor, de forma que todo el caudal pasa por él en cada ciclo. Es la solución habitual en instalaciones de una sola zona, donde no hay varios circuitos con caudales distintos conviviendo a la vez.
En instalaciones más complejas, con varias zonas y varias bombas de circulación trabajando con caudales distintos, es habitual usar una botella de equilibrado hidráulico. Su función es separar hidráulicamente el circuito primario (el de la bomba de calor) del circuito secundario (el de los emisores), de modo que cada lado pueda moverse a su propio caudal sin interferir con el otro. En instalaciones así, la botella y el depósito de inercia suelen convivir, cada uno resolviendo un problema distinto: uno equilibra caudales, el otro amortigua arranques y paradas.
Depósito de inercia y acumulador de ACS: dos depósitos, no confundirlos
Es el error más habitual al leer un esquema de aerotermia: pensar que el depósito de inercia y el acumulador de agua caliente sanitaria (ACS) son la misma cosa porque suelen colocarse cerca y a veces se parecen físicamente. No lo son. El acumulador de ACS guarda agua caliente sanitaria, la que sale por el grifo o la ducha: es agua que se consume y se repone constantemente. El depósito de inercia guarda agua del circuito de calefacción, que circula en un bucle cerrado y nunca llega a un grifo.
Confundirlos en el diseño tiene consecuencias reales. Si se dimensiona el acumulador de ACS pensando que el depósito de inercia también aporta agua caliente para el consumo, la vivienda se queda corta de agua caliente en horas punta. Y si se prescinde del depósito de inercia dando por hecho que el acumulador de ACS ya hace esa función de amortiguación, el ciclado corto sigue ahí sin resolver. Son dos depósitos con funciones distintas y hay que dimensionar cada uno por separado.
Entonces, ¿tu instalación necesita depósito de inercia?
El camino para decidirlo es siempre el mismo: identificar el tipo de emisor y calcular el volumen de agua real de tu circuito, compararlo con el mínimo que exige el manual de tu equipo y, con esos dos datos, cerrar la decisión con el instalador. Si tienes suelo radiante en una sola zona, es probable que sobre. Si tienes radiadores, válvulas termostáticas o varias zonas independientes, es probable que haga falta. No hay una respuesta universal válida para cualquier vivienda.
Esa comprobación forma parte del cálculo de una instalación bien dimensionada, junto con la potencia del equipo, el tipo de emisor y el resto del circuito. Si quieres que revisemos tu caso concreto y te digamos si tu instalación necesita depósito de inercia y de qué tamaño, según los presupuestos que gestiona nuestra red, solicita tu estudio gratis y lo miramos contigo.
Preguntas frecuentes
¿Qué es exactamente un depósito de inercia en aerotermia?
Es un depósito de agua conectado en serie dentro del circuito de calefacción de la bomba de calor. No genera calor ni lo almacena para consumo: su única función es añadir volumen de agua al circuito, es decir, más masa térmica que el equipo tiene que calentar o enfriar antes de llegar a la temperatura de consigna. Esa masa extra hace que el compresor funcione en tramos más largos y estables, en lugar de arrancar y parar constantemente.
¿Cuándo no hace falta depósito de inercia?
Normalmente sobra en instalaciones con suelo radiante de una sola zona, porque el propio circuito embebido en el suelo ya acumula mucha agua y aporta inercia térmica de sobra por sí solo. Aun así, la decisión final depende del volumen real de agua de tu circuito comparado con el mínimo que exige el manual técnico de tu equipo concreto, así que conviene que lo confirme el instalador antes de descartarlo del todo.
¿Cuándo es imprescindible el depósito de inercia?
Suele hacer falta con pocos radiadores, con válvulas termostáticas en cada emisor o con circuitos divididos en varias zonas con válvulas de corte independientes. En esos casos, cuando varias válvulas cierran a la vez, el volumen de agua que sigue circulando puede caer por debajo del mínimo que necesita el compresor, y ahí aparece el ciclado corto: el equipo arranca, llega rápido a consigna, para, y vuelve a arrancar poco después.
¿El depósito de inercia y el acumulador de ACS son lo mismo?
No, y es la confusión más habitual al leer un esquema de aerotermia. El acumulador de agua caliente sanitaria (ACS) guarda el agua que sale por el grifo o la ducha, que se consume y se repone. El depósito de inercia guarda agua del circuito de calefacción, que circula en un bucle cerrado y nunca llega a un grifo. Son dos depósitos con funciones distintas y hay que dimensionar cada uno por separado.
¿Qué pasa si mi aerotermia hace ciclos cortos por falta de depósito de inercia?
El compresor sufre más desgaste del previsto, porque cada arranque somete a sus componentes a un esfuerzo mayor que un funcionamiento continuo, y el rendimiento real del equipo baja frente al que promete su ficha técnica, ya que una bomba de calor rinde mejor en tramos estables que con arranques constantes. Si detectas que tu equipo arranca y para muy seguido, conviene revisar con el instalador si el circuito necesita un depósito de inercia.
¿Depósito en retorno o botella de equilibrado hidráulico, cuál necesito?
Depende de la complejidad de tu instalación. En un circuito de una sola zona, el depósito en retorno (colocado en serie, justo antes de que el agua vuelva a la bomba de calor) suele ser suficiente. En instalaciones con varias zonas y varias bombas de circulación con caudales distintos, es habitual añadir una botella de equilibrado hidráulico, que separa el circuito de la bomba de calor del de los emisores; en esos casos, botella y depósito de inercia suelen convivir, cada uno resolviendo un problema distinto.
