Qué es la estructura de un soporte para paneles solares y por qué importa tanto
Cuando se habla de una instalación de placas solares, la atención suele irse a los propios paneles: marca, potencia, garantía. Pero hay una pieza que trabaja en silencio y que decide dos cosas de fondo: cuánto produce realmente la instalación y si la cubierta se queda seca. Esa pieza es la estructura de soporte, el conjunto de herrajes que fija los paneles al tejado y les da la orientación y la inclinación con las que van a trabajar durante décadas.
Es, literalmente, el hierro sobre el que se monta todo lo demás. Nadie repara en ella hasta que falla: una grapa mal apretada, un anclaje mal elegido para el tipo de cubierta o un sellado deficiente pueden acabar, con los años, en una gotera o en unos paneles que no captan la luz en el ángulo con el que se calcularon. En esta guía nos centramos solo en ese herraje —de qué se compone, qué tipos hay y cómo se resuelve según la cubierta—, no en el proceso del día de montaje.
De qué se compone: perfilería, anclajes, grapas y tornillería

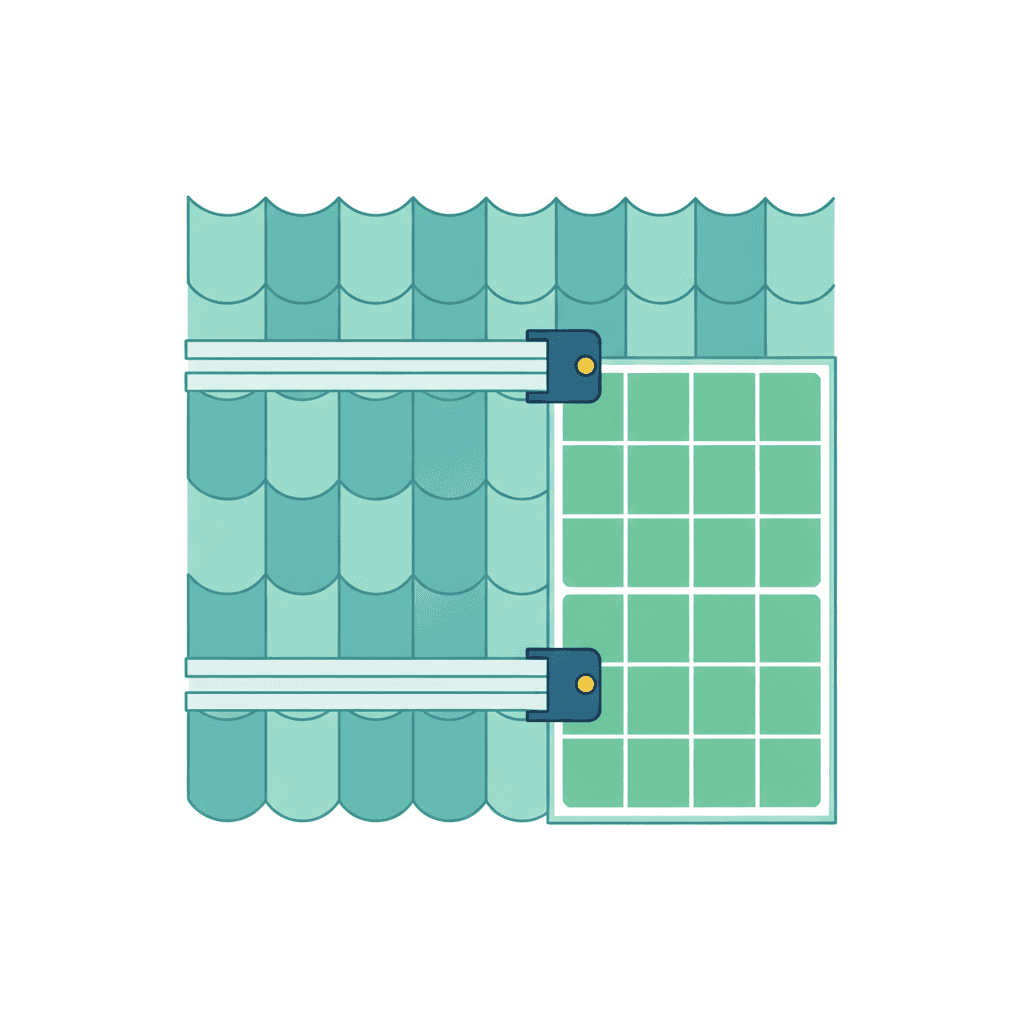

Una estructura de soporte se monta con cuatro familias de piezas. La perfilería o raíles son los perfiles longitudinales que corren sobre la cubierta y sobre los que se apoyan los paneles; hacen de columna vertebral de todo el conjunto. Los anclajes o soportes a cubierta son las piezas que transmiten esa carga hasta el tejado o la losa, y su diseño cambia según el tipo de cubierta sobre el que se trabaje. Las grapas de fijación sujetan cada panel al raíl: las intermedias sostienen el borde entre dos paneles contiguos, y las de extremo cierran la fila en los laterales.
A todo eso se suma la tornillería, que aprieta cada unión. El material no es un detalle menor: la estructura se fabrica en aluminio y acero inoxidable, los metales que mejor resisten la corrosión a la intemperie durante toda la vida útil de la instalación. Hay además un motivo técnico para no mezclar metales al azar: el par galvánico. Cuando dos metales distintos entran en contacto en presencia de humedad, uno de ellos se corroe más rápido de lo normal; usar aluminio y acero inoxidable compatibles entre sí evita ese desgaste prematuro.
Los tres tipos de estructura según cómo se apoya

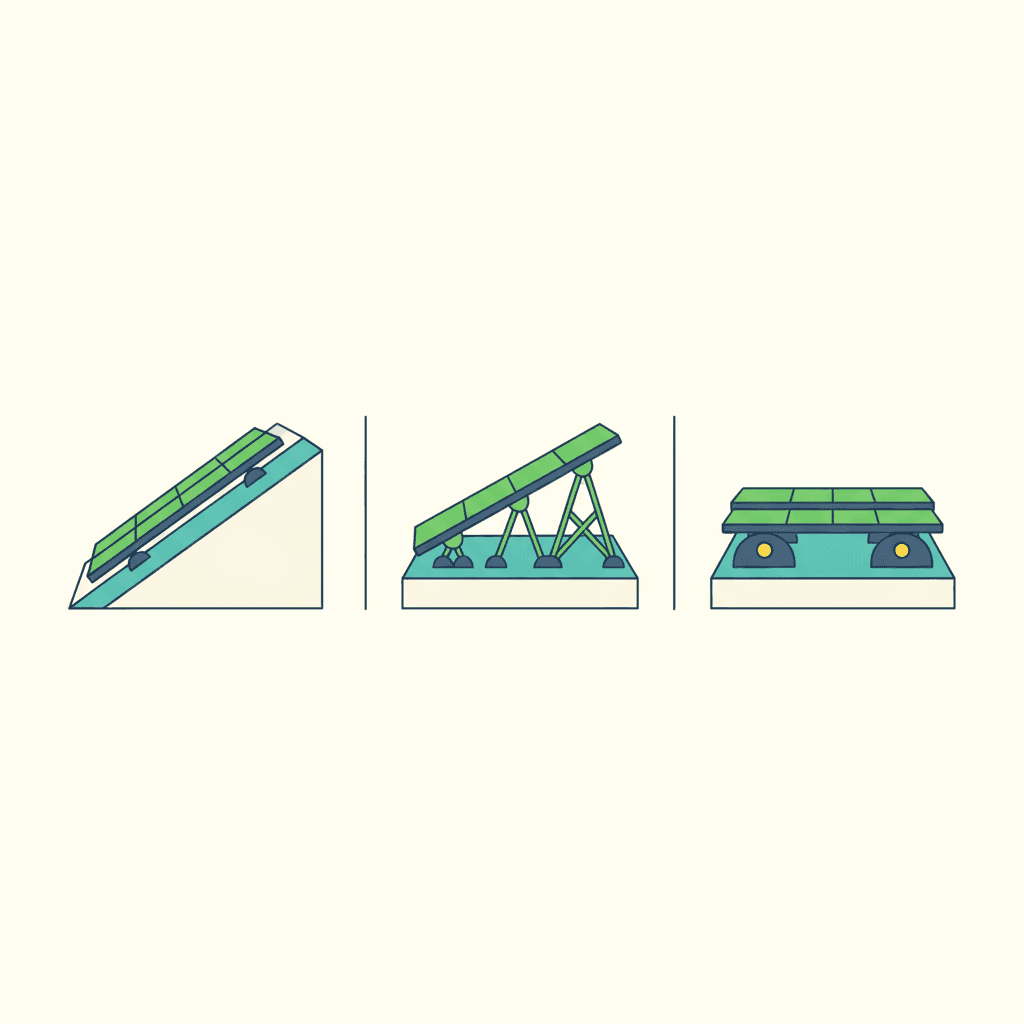

La primera decisión es cómo se apoyan los paneles sobre la cubierta, y aquí hay tres familias. La estructura coplanar es la más habitual en tejados inclinados: los paneles quedan paralelos al propio faldón, pegados a la teja o la chapa, con lo que resulta discreta y no añade apenas resistencia extra frente al viento, porque no sobresale del plano de la cubierta. Es la solución por defecto cuando la orientación e inclinación del tejado ya son razonablemente buenas para captar sol. No debe confundirse con los tipos de paneles solares (monocristalinos, policristalinos...), que es una decisión distinta sobre la tecnología de la célula, no sobre cómo se sujeta el panel.
Cuando la cubierta es plana entran en juego las otras dos. La estructura triangular o inclinada levanta los paneles del plano horizontal para darles el ángulo que necesitan; es la más habitual sobre cubiertas planas de terraza o industriales, y ese ángulo concreto se define en el cálculo de cada proyecto, no de forma genérica. La estructura lastrada, en cambio, no perfora la cubierta: se sujeta por peso propio, con bloques de lastre que la mantienen fija. Es la opción típica en cubiertas planas donde no se quiere o no se puede agujerear la impermeabilización existente.
La fijación según el tipo de cubierta
Aquí es donde el soporte deja de ser teoría y se vuelve práctico, porque no existe un anclaje universal: cada tipo de cubierta tiene su propia solución y su propia forma de resolver la estanqueidad en el punto de fijación. Elegir el anclaje correcto para tu tejado —y no uno genérico— es una de las decisiones que más pesan en que la instalación quede sellada de verdad.
| Tipo de cubierta | Anclaje habitual | Cómo se resuelve la estanqueidad |
|---|---|---|
| Teja curva | Gancho o pletina bajo teja, anclada a rastrel o cabio | La teja se recoloca sobre la pieza y vuelve a cubrir el anclaje, ocultando la fijación bajo el solape |
| Teja plana | Anclaje específico bajo teja, adaptado al perfil de la pieza | La teja se repone sobre el anclaje y, si el fabricante lo indica, se añade un sellado en el punto de paso |
| Chapa grecada | Anclaje atornillado directamente sobre la onda de la chapa | Tornillo con arandela estanca que sella el propio taladro |
| Panel sándwich | Anclaje pasante hasta la correa estructural | Junta y arandela estanca en el punto de paso, cuidando no comprimir el aislante interior del panel |
| Cubierta plana con lámina impermeabilizante | Anclaje químico o mecánico sobre la losa, o estructura lastrada si no se quiere perforar | Se retira la lámina en el punto de anclaje y se repone con un sellado específico para no romper la continuidad de la impermeabilización |
El principio es el mismo en todos los casos: el anclaje se elige por el tipo de cubierta, no al revés, y su sellado forma parte del cálculo de la instalación, no es un añadido de última hora.
La estanqueidad: por qué las goteras casi nunca son culpa de las placas
Cada perforación que se hace en una cubierta para anclar la estructura es, por definición, una vía de agua potencial. No es un defecto del sistema: es la naturaleza de fijar algo a un tejado que antes estaba cerrado. Lo que marca la diferencia no es evitar perforar —de hecho, muchas cubiertas se perforan sin ningún problema durante décadas—, sino resolver bien esa perforación con el anclaje adecuado para ese tipo de cubierta y con el sellado correspondiente, como el que se detalla en la fijación según cubierta de la sección anterior.
Por eso, cuando aparece una gotera después de instalar placas solares, casi siempre el origen está en la fijación —un anclaje mal elegido para la cubierta, un sellado insuficiente o una teja mal recolocada— y no en los propios paneles, que simplemente descansan sobre la estructura sin tocar el tejado. Es también la razón por la que conviene revisar la garantía que cubre la estructura además de la garantía de las placas: cubren riesgos distintos, y la de la estructura es la que responde ante un problema de estanqueidad.
Viento y nieve: la estructura tiene que aguantar cargas, no solo peso
La estructura no solo sostiene el peso de los paneles: tiene que resistir las fuerzas que el propio clima ejerce sobre ellos. La más relevante suele ser la succión de viento, el efecto por el que el aire que pasa sobre la superficie de un panel tiende a levantarlo, de forma parecida a como ocurre con un ala. Cuanto más expuesta esté la cubierta y más alta o inclinada sea la instalación, mayor es esa exigencia sobre cada anclaje y cada grapa.
En zonas de montaña se suma otra carga: la sobrecarga de nieve, el peso adicional que la estructura debe aguantar cuando se acumula nieve sobre los paneles en invierno. Estas exigencias no se estiman a ojo: el marco normativo que fija cómo se calculan las acciones sobre una edificación —viento, nieve, peso propio— es el CTE DB-SE-AE (Documento Básico de Seguridad Estructural, Acciones en la Edificación). Cuántas placas caben en tu cubierta también depende de cómo reparte la estructura esas cargas sobre los puntos de apoyo del tejado, no solo de la superficie disponible.
Qué preguntar en el presupuesto sobre la estructura
La estructura rara vez aparece desglosada en un presupuesto de placas solares: suele ir dentro de una partida genérica de «instalación». Merece la pena pedir que se explique, porque ahí se juegan tanto la producción a largo plazo como el riesgo de estanqueidad. Antes de firmar, conviene hacer algunas preguntas concretas y no darlas por hechas.
No hace falta entender de herrajes para hacer estas preguntas: basta con pedir que te las respondan por escrito antes de firmar. Una instalación bien pensada empieza por una estructura calculada para tu cubierta concreta, no por un catálogo genérico aplicado a cualquier tejado. Si quieres que revisemos contigo qué estructura le corresponde a tu vivienda y cómo queda resuelta la estanqueidad, solicita tu estudio gratis y lo vemos con detalle.
- ¿En qué material está fabricada la estructura (aluminio, acero inoxidable) y cómo se evita el par galvánico entre piezas?
- ¿Qué tipo de anclaje está previsto para mi tipo de cubierta en concreto (teja curva, teja plana, chapa grecada, panel sándwich, cubierta plana)?
- ¿Cómo se resuelve el sellado de cada punto de anclaje?
- ¿Existe un cálculo de cargas de viento y nieve para mi ubicación, según el CTE DB-SE-AE, o se aplica un criterio genérico?
- ¿Qué garantía cubre específicamente la estructura, y en qué se diferencia de la garantía de los paneles?
Preguntas frecuentes
¿Qué componentes tiene la estructura de un soporte para paneles solares?
Una estructura de soporte se compone de perfilería o raíles (los perfiles sobre los que se apoyan los paneles), anclajes o soportes a cubierta (que transmiten la carga hasta el tejado), grapas de fijación —intermedias y de extremo— que sujetan cada panel al raíl, y la tornillería que aprieta cada unión. Todo el conjunto se fabrica en aluminio y acero inoxidable, materiales elegidos por su resistencia a la corrosión y porque, combinados correctamente, evitan el par galvánico que se produce al mezclar metales distintos en presencia de humedad.
¿Qué diferencia hay entre estructura coplanar, triangular y lastrada?
La coplanar va paralela a la cubierta y es la más habitual en tejados inclinados, discreta y sin apenas sobrecarga de viento porque no sobresale del faldón. La triangular o inclinada levanta los paneles para corregir el ángulo, y se usa sobre todo en cubiertas planas. La lastrada tampoco perfora el tejado: se sujeta por el propio peso de unos bloques de lastre, una solución habitual en cubierta plana cuando no se quiere agujerear la impermeabilización existente.
¿Las placas solares provocan goteras?
Casi nunca por sí mismas: los paneles descansan sobre la estructura sin tocar el tejado. El origen habitual de una gotera está en la fijación —un anclaje mal elegido para el tipo de cubierta, un sellado insuficiente en el punto de perforación o una teja mal recolocada tras el anclaje—. Cada perforación es una vía de agua potencial, pero se resuelve con el anclaje adecuado para esa cubierta concreta y su sellado correspondiente. Por eso conviene preguntar en el presupuesto cómo se resuelve la estanqueidad, no darlo por supuesto.
¿Qué anclaje corresponde a mi tipo de cubierta?
Depende del material del tejado: en teja curva y teja plana se usa un anclaje específico bajo la propia teja, que vuelve a colocarse encima ocultando la fijación; en chapa grecada se atornilla directamente sobre la onda con arandela estanca; en panel sándwich el anclaje atraviesa hasta la correa estructural cuidando no comprimir el aislante; y en cubierta plana con lámina impermeabilizante se resuelve con una base bajo la lámina y un sellado específico, o directamente con estructura lastrada para no perforar.
¿Qué cargas tiene que aguantar la estructura?
Principalmente dos: la succión de viento, la fuerza con la que el aire tiende a levantar los paneles, y en zonas de montaña la sobrecarga de nieve, el peso adicional que se acumula sobre la instalación en invierno. Estas exigencias se calculan según el CTE DB-SE-AE, el marco normativo que fija cómo se determinan las acciones sobre una edificación. No son valores genéricos: un proyecto bien hecho ajusta el cálculo a la zona, la altura y la exposición concreta de cada cubierta.
¿Qué debo preguntar sobre la estructura antes de firmar el presupuesto?
Al menos cinco cosas: en qué material está fabricada (aluminio y acero inoxidable, evitando el par galvánico), qué tipo de anclaje está previsto para tu cubierta concreta, cómo se resuelve el sellado de cada punto de fijación, si existe un cálculo de cargas de viento y nieve según el CTE DB-SE-AE, y qué garantía cubre específicamente la estructura frente a la de los paneles. Si el presupuesto no detalla estos puntos, merece la pena pedir que se especifiquen antes de firmar.
