Qué es el colector de suelo radiante

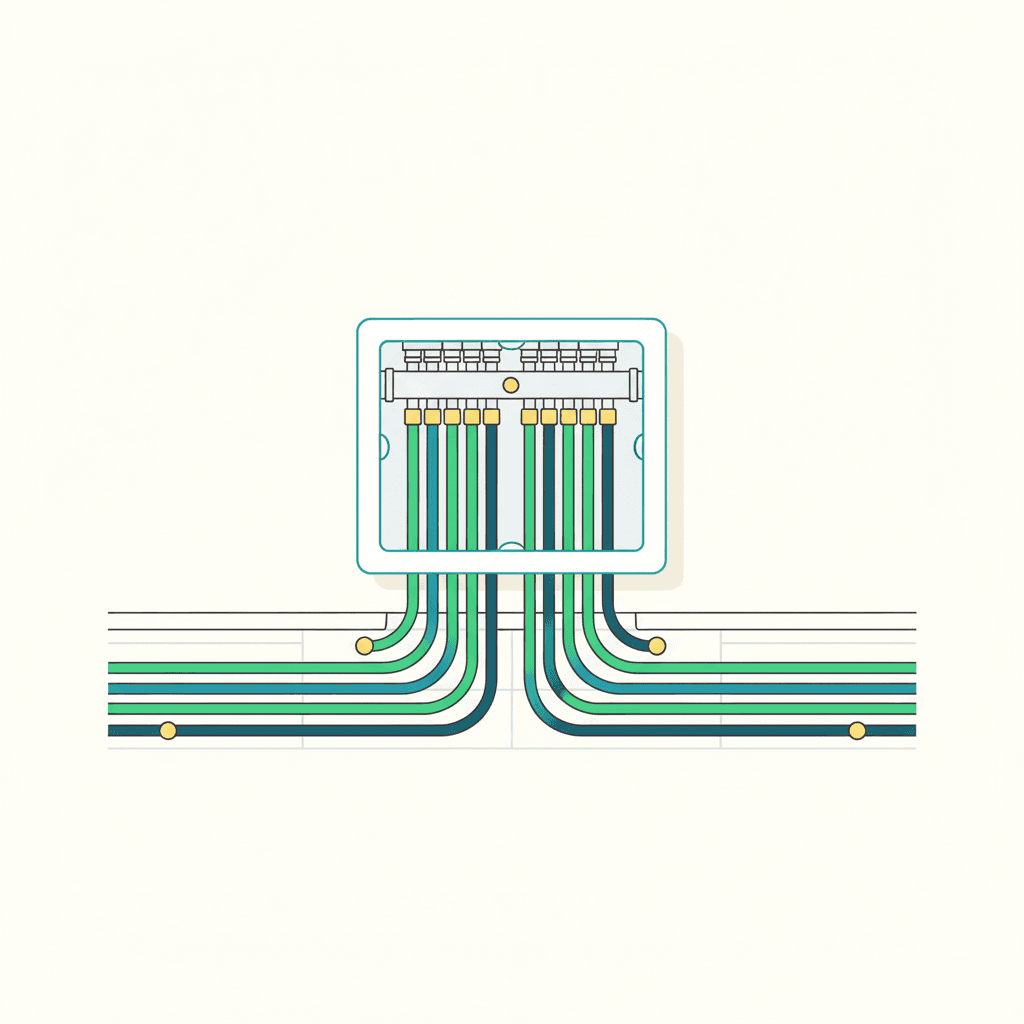

El colector, también llamado caja de colectores o manifold, es una pequeña centralita hidráulica normalmente empotrada en un armario o en la pared de un pasillo. Es el punto donde nacen y mueren todos los circuitos de tubo de una planta de la vivienda: cada circuito sale del colector, recorre una habitación bajo el pavimento y vuelve al mismo colector, formando un bucle cerrado sin empalmes intermedios.
En una instalación de aerotermia con suelo radiante suele haber un colector por planta, y cada una de sus salidas corresponde normalmente a una estancia o a una zona amplia dividida en varios circuitos. Cuantas más estancias se quieran regular de forma independiente, más salidas necesita el colector, lo que también condiciona su tamaño y su ubicación.

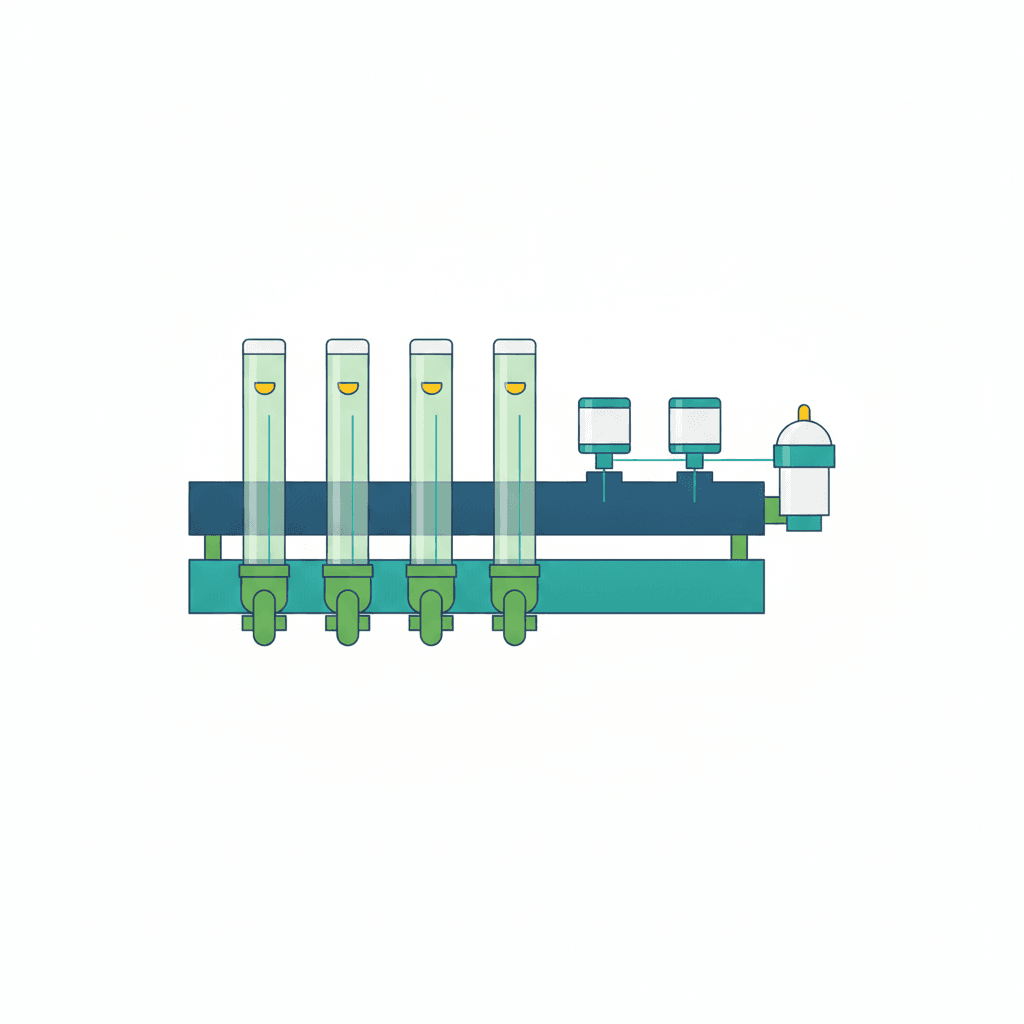

Las partes del colector: los dos peines
El colector agrupa dos barras paralelas o peines. El peine de IDA recibe el agua caliente que llega de la aerotermia (o de la caldera) y la reparte hacia cada uno de los circuitos conectados. El peine de RETORNO recoge el agua que vuelve de cada circuito, ya con parte de su calor cedido al pavimento, y la conduce de nuevo hacia el equipo generador para que se caliente otra vez.
Cada salida del peine de ida tiene su pareja en el peine de retorno: forman juntas un circuito completo. El número de pares de salidas depende del número de estancias o zonas que se quieran calefactar de forma independiente, y es habitual que ese número varíe entre plantas de una misma vivienda según su distribución.

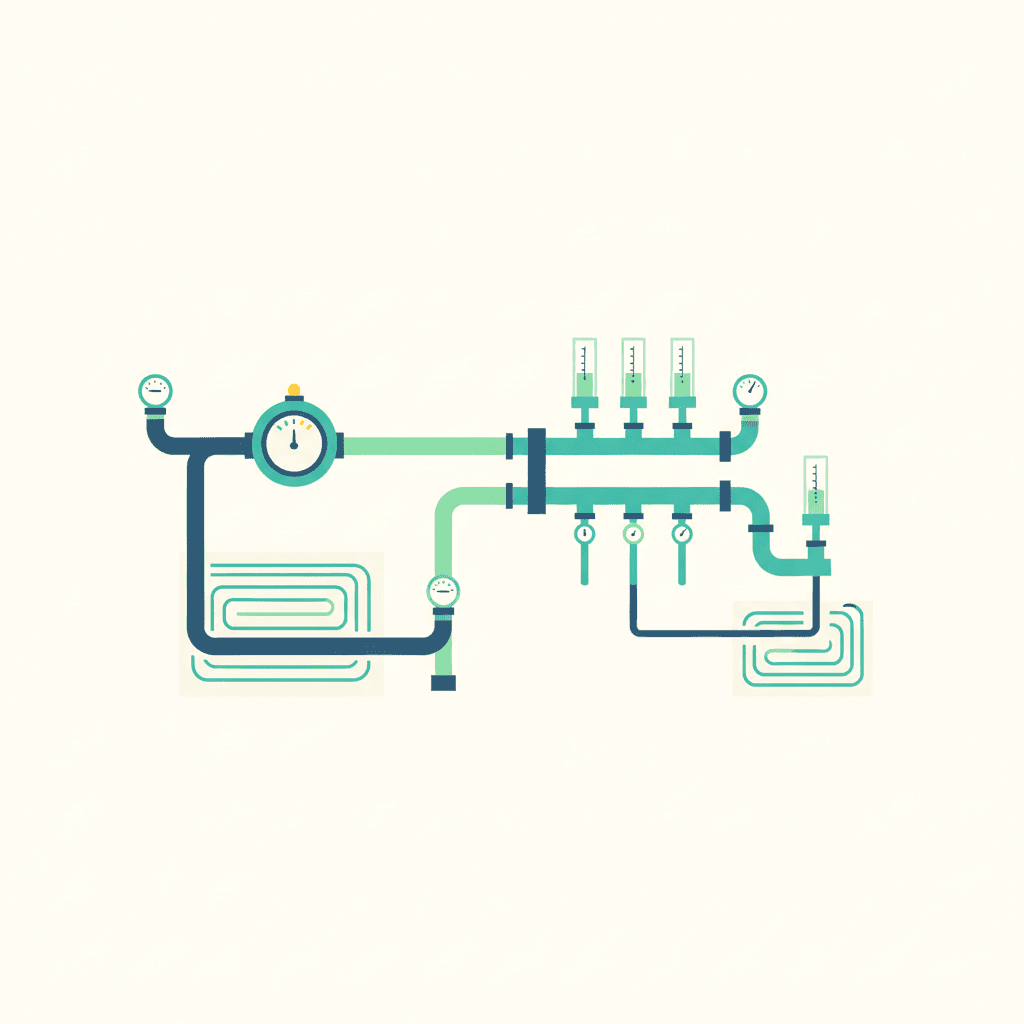

Detentores: cómo se equilibra el caudal de cada circuito
Los detentores, también llamados caudalímetros, son los pequeños tubos transparentes con una bolita o un indicador que se ven en el peine de retorno, uno por cada circuito. Su función es regular manualmente cuánta agua circula por ese circuito en concreto: se pueden abrir más o menos girando una rosca, lo que permite dar más caudal al circuito de una habitación grande o más fría y menos al de un aseo pequeño.
Este ajuste, llamado equilibrado, es necesario porque el agua tiende a circular por el camino con menos resistencia: sin equilibrar, los circuitos más cortos o con menos pérdida de carga reciben más caudal del que necesitan y los más largos se quedan con menos, dejando esa zona fría. Es una de las causas habituales de que el suelo radiante no caliente una zona. El equilibrado lo realiza el instalador en la puesta en marcha, con la vivienda ya a régimen de funcionamiento.
| Componente | Función | Quién lo ajusta |
|---|---|---|
| Peine de ida | Reparte el agua caliente a cada circuito | Instalador (montaje) |
| Peine de retorno | Recoge el agua de vuelta de cada circuito | Instalador (montaje) |
| Detentores / caudalímetros | Equilibran el caudal de cada circuito | Instalador (puesta en marcha) |
| Llaves de circuito (ida) | Cierran un circuito para purgarlo o aislarlo | Instalador o técnico |
| Cabezales electrotérmicos | Abren o cierran cada circuito según su termostato | Automático, según el termostato de la estancia |
| Purgador automático | Evacúa el aire acumulado en el colector | Automático |
| Grupo de impulsión | Ajusta la temperatura del agua al suelo radiante | Instalador |
El usuario no toca los detentores en el día a día: su margen de ajuste habitual es el termostato de cada estancia.
Llaves de circuito y cabezales electrotérmicos
Junto a cada detentor, en el peine de ida, hay una llave que permite cerrar por completo ese circuito sin afectar a los demás. Es clave en dos situaciones: para purgar el suelo radiante circuito a circuito y evacuar el aire acumulado, y para aislar un circuito concreto cuando se sospecha una fuga en el suelo radiante y hay que localizar el punto sin afectar al resto de la vivienda.
Los cabezales electrotérmicos son unos pequeños actuadores que se instalan sobre cada salida del colector y se conectan al termostato de la estancia correspondiente. Cuando el termostato pide calor, el cabezal abre el paso de agua por ese circuito; cuando la estancia alcanza su temperatura, lo cierra. Así se consigue la zonificación: cada habitación mantiene su propia temperatura de forma independiente, sin que el usuario tenga que tocar el colector.
Purgador, llenado/vaciado y el grupo de impulsión
El colector también incorpora un purgador automático, que va liberando el aire que se acumula en la parte alta del circuito sin necesidad de intervención manual, y unas llaves de llenado y vaciado que el técnico utiliza para cargar el sistema de agua o para vaciarlo en caso de reparación.
El grupo de impulsión, formado por una válvula mezcladora y una bomba, suele instalarse junto al colector. Su función es rebajar la temperatura del agua que llega de la aerotermia (o de la caldera) hasta la temperatura baja que necesita el suelo radiante para funcionar de forma eficiente, mezclando agua de ida con agua de retorno ya enfriada. El ajuste concreto de esa temperatura de impulsión en aerotermia es orientativo y depende de cada vivienda.
Errores frecuentes y cuándo revisarlo
El error más habitual es un colector poco accesible, escondido tras un mueble fijo o un revestimiento que impide llegar a él: dificulta tanto purgar como reequilibrar el sistema si una zona deja de calentar bien con el tiempo. Otro problema típico son circuitos de longitudes muy dispares dentro de la misma vivienda, que complican el equilibrado inicial, y la falta de un equilibrado bien hecho en la puesta en marcha, que es la causa silenciosa de más de una zona fría durante años.
Si notas que alguna estancia no calienta como el resto o crees que el colector necesita revisión, lo primero suele ser purgar el suelo radiante y comprobar el equilibrado de los detentores antes de descartar otras causas. Si quieres que revisemos tu instalación de aerotermia con suelo radiante, solicita tu estudio gratis y valoramos contigo cómo aprovechar mejor el sistema.
Preguntas frecuentes
¿Qué es el colector de suelo radiante?
Es la pieza, también llamada caja de colectores o manifold, donde nacen y mueren todos los circuitos de tubo de una planta de la vivienda. Agrupa dos peines: el de ida reparte el agua caliente a cada circuito y el de retorno la recoge para devolverla al equipo generador. Suele estar empotrado en un armario o en la pared de un pasillo.
¿Qué son los detentores del colector y para qué sirven?
Los detentores, o caudalímetros, son los tubitos transparentes con una bolita o indicador que se ven en el peine de retorno, uno por cada circuito. Permiten regular manualmente el caudal de cada circuito para equilibrar el sistema: más caudal a una habitación grande o fría, menos a un aseo pequeño. Este ajuste lo hace el instalador, no el usuario.
¿Cómo se equilibra un suelo radiante?
Se equilibra ajustando los detentores del retorno en la puesta en marcha, con la vivienda ya a régimen de funcionamiento. El objetivo es que cada circuito reciba el caudal que le corresponde según el tamaño y las pérdidas de la estancia, porque sin equilibrado el agua tiende a circular por los circuitos con menos resistencia y otras zonas quedan frías.
¿Qué son los cabezales electrotérmicos del colector?
Son actuadores instalados sobre cada salida del colector y conectados al termostato de su estancia. Abren el circuito cuando el termostato pide calor y lo cierran al alcanzar la temperatura deseada. Son los que permiten la zonificación: que cada habitación se regule de forma independiente sin que el usuario tenga que tocar el colector.
¿Puedo regular yo mismo el colector de suelo radiante?
El día a día se regula con los termostatos de cada estancia, que actúan automáticamente sobre los cabezales electrotérmicos. El equilibrado de los detentores y el ajuste de la temperatura de impulsión son tareas técnicas que hace el instalador en la puesta en marcha o en una revisión, no algo que el usuario deba manipular habitualmente.
