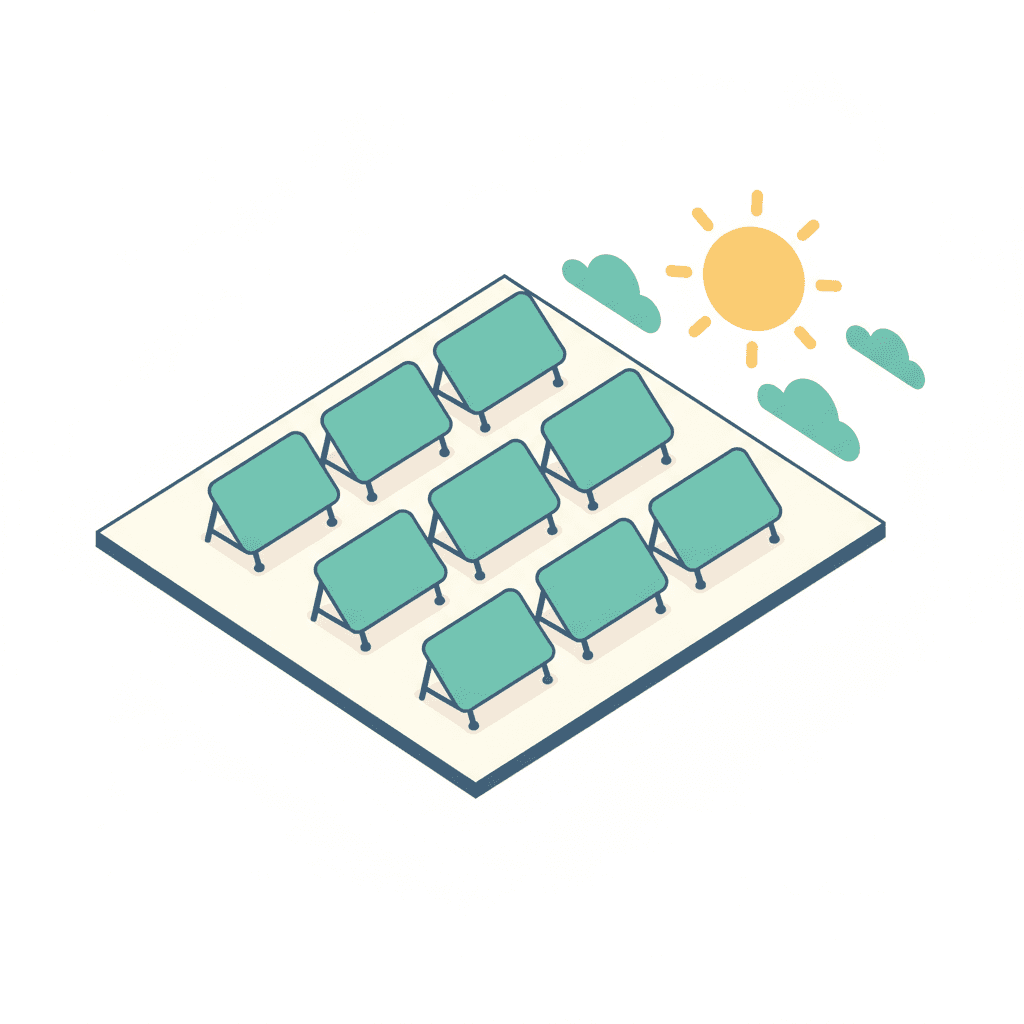

En un tejado plano, las placas no van planas
Parece contradictorio, pero es así: sobre una cubierta plana las placas no se colocan tumbadas, porque horizontales producirían menos y acumularían suciedad y agua. Se montan sobre estructuras que les dan inclinación, ya sea en triángulo (todas mirando al sur) o en configuración este-oeste (dos aguas enfrentadas, tipo «alas»). La inclinación habitual es orientativa, en torno a unos pocos grados en los montajes este-oeste y algo más en los orientados al sur; se ajusta a la latitud y al patrón de consumo.
Esta es justo la ventaja del tejado plano frente al inclinado: tienes libertad total para elegir la orientación y la inclinación óptimas, en vez de depender de cómo esté hecho el tejado. La teoría general de orientación e inclinación (sur vs este-oeste, cómo afecta a la producción) la vemos en la orientación de las placas; aquí nos centramos en lo específico de la cubierta plana: cómo se sujetan.
El lastre: fijar sin perforar la impermeabilización

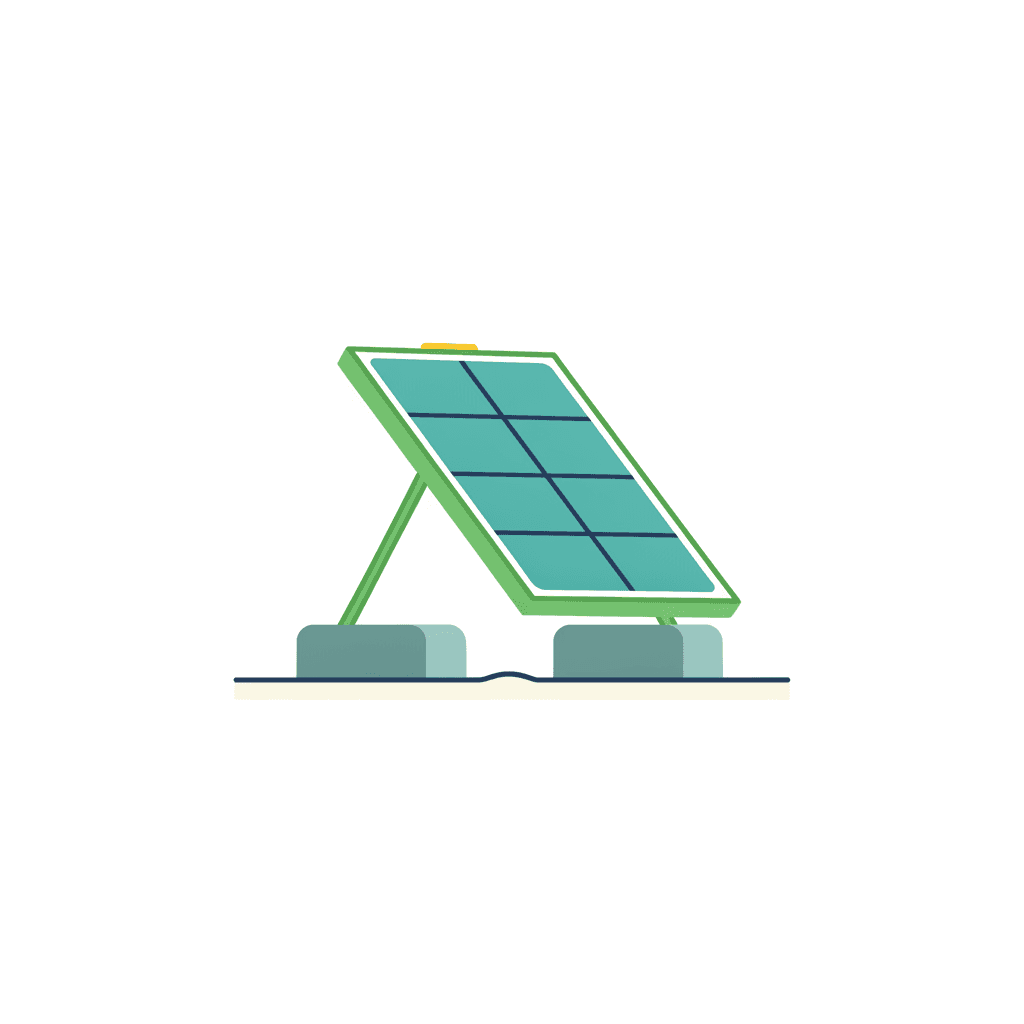

Aquí está el punto crítico de una cubierta plana. La mayoría de los tejados planos tienen una impermeabilización (tela asfáltica, lámina de PVC, etc.) que no conviene perforar, porque cada agujero es una posible gotera. Por eso la fijación más habitual es por lastre: la estructura se asienta sobre la cubierta y se sujeta con el peso de bloques o piezas de hormigón, sin anclar ni taladrar. Así se fijan las placas «por gravedad», respetando la impermeabilización.
La alternativa es la fijación mecánica (anclada a la estructura del edificio), que se usa cuando lo exige el material de la cubierta, la altura del edificio o el viento de la zona. Ambas opciones añaden cargas y deben estudiarse; pero en una vivienda con cubierta plana en buen estado, el lastre suele ser la solución preferida precisamente por no tocar la lámina impermeable.
Peso y viento: dos cosas que hay que calcular
El lastre resuelve la estanqueidad, pero introduce dos cuestiones a comprobar. La primera es el peso: hay que asegurarse de que la cubierta soporta la carga añadida del conjunto (placas más estructura más contrapesos). Como referencia muy orientativa se manejan cargas del orden de unos pocos kilos por metro cuadrado para los paneles, más el lastre, pero el dato real depende del equipo y debe verificarlo un técnico según el estado y la estructura de tu cubierta.
La segunda es el viento. Las placas inclinadas ofrecen superficie a las rachas (el llamado «efecto vela»), que tienden a levantarlas por succión. El lastre se dimensiona precisamente para contrarrestar ese empuje, y por eso en zonas muy ventosas se usa más peso o se recurre al anclaje. La configuración este-oeste, más baja y aerodinámica, sufre menos con el viento y suele necesitar menos lastre.
Sombras entre filas y otros cuidados

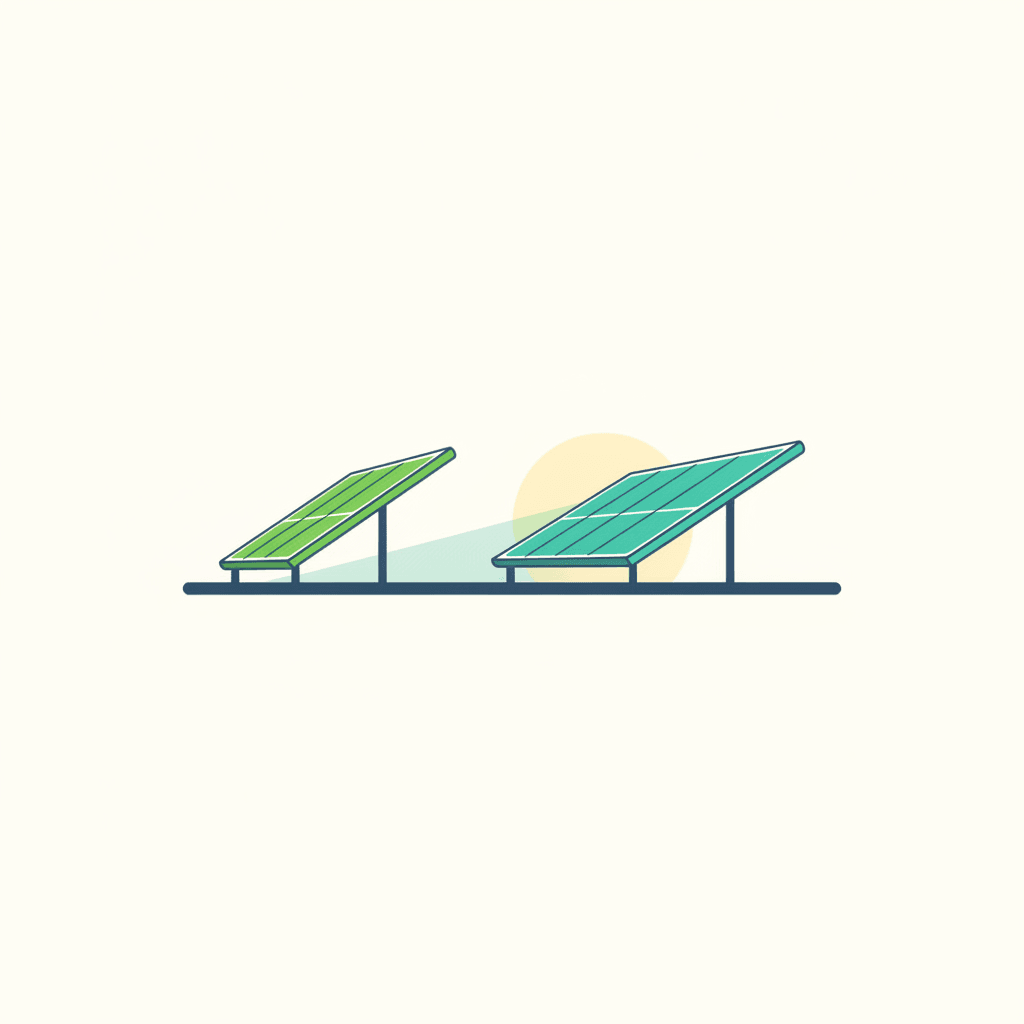

Un detalle que marca la producción: en cubierta plana, las filas de placas pueden darse sombra unas a otras. Si las pones muy juntas, la fila de delante proyecta sombra sobre la de detrás en las horas de sol bajo, y esa sombra resta producción a toda la cadena. Por eso hay que dejar una separación adecuada entre filas (en los montajes inclinados al sur), mientras que la configuración este-oeste apenas necesita separación y permite encajar más paneles por metro cuadrado.
Por lo demás, el tejado plano es cómodo: el acceso para el mantenimiento es fácil y la elevación favorece la ventilación bajo los paneles (que rinden algo mejor frescos). Solo hay que cuidar no dañar la impermeabilización al instalar y respetar los desagües de la cubierta para no entorpecer el drenaje. Cuántas placas caben y necesitas es otra cuestión, que vemos en cuántas placas necesito.
Preguntas frecuentes
¿Qué inclinación deben tener las placas en un tejado plano?
No van horizontales: se montan sobre estructuras que les dan inclinación. La cifra concreta es orientativa y depende de la latitud y del patrón de consumo; los montajes este-oeste usan poca inclinación y los orientados al sur algo más. La ventaja del tejado plano es que puedes elegir la orientación e inclinación óptimas, en lugar de depender de cómo esté hecho el tejado.
¿Cómo se fijan las placas sin perforar la impermeabilización?
Lo más habitual es la fijación por lastre: la estructura se asienta sobre la cubierta y se sujeta con el peso de bloques o piezas de hormigón, sin taladrar ni anclar, respetando la lámina impermeable. La alternativa es la fijación mecánica (anclada), que se usa cuando lo exigen el material de la cubierta, la altura del edificio o el viento. En viviendas con cubierta plana en buen estado, el lastre suele ser la opción preferida.
¿Aguanta mi cubierta el peso de las placas y el lastre?
Es justo lo que hay que comprobar antes de instalar. Al peso de las placas y la estructura se suma el de los contrapesos de hormigón, así que un técnico debe verificar que la cubierta soporta esa carga añadida según su estado y su estructura. Como referencia muy orientativa se manejan unos pocos kilos por metro cuadrado para los paneles más el lastre, pero el dato real depende del equipo y de cada cubierta.
¿Por qué hay que separar las filas de placas en un tejado plano?
Para evitar que unas placas den sombra a otras. En los montajes inclinados al sur, si las filas van muy juntas, la de delante proyecta sombra sobre la de detrás en las horas de sol bajo, y esa sombra resta producción a toda la cadena. Por eso se deja una separación adecuada entre filas. La configuración este-oeste apenas necesita separación y permite colocar más paneles por metro cuadrado.
